Vermuntwerk

Vermuntwerk

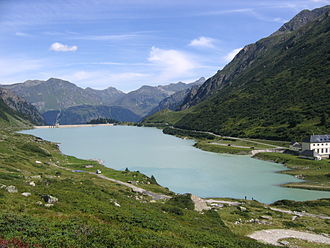

Der Vermuntsee; im Hintergrund die Staumauer
Der Vermuntsee; im Hintergrund die Staumauer
Lage
Vermuntwerk (Vorarlberg)
Vermuntwerk
Koordinaten 46° 58.116666666667′ 7″ N, 10° 3.3666666666667′ 22″ O46.96861111111110.0561111111111743Koordinaten: 46° 58.116666666667′ 7″ N, 10° 3.3666666666667′ 22″ O
Land: OsterreichÖsterreich Österreich
VorarlbergVorarlberg Vorarlberg
Ort: Gaschurn
Gewässer: Vermuntsee[1]
Höhe Oberwasser: 1743 m ü. A.
Kraftwerk
Betreiber: Vorarlberger Illwerke
Planungsbeginn: 1925[1]
Bauzeit: ab 1925[1]
Betriebsbeginn: 1930[1]
Technik
Engpassleistung: 156[1] Megawatt
Durchschnittliche
Fallhöhe:
714[2] m
Ausbaudurchfluss: 26[2] m³/s
Regelarbeitsvermögen: 260[1] Millionen kWh
Turbinen: 5 Pelton-Turbinen[2]
Generatoren: 5 Generatoren
Sonstiges
Website: www.illwerke.at

Das Vermuntwerk ist ein Hochdruck-Speicherkraftwerk der Vorarlberger Illwerke und liegt am Talende des Montafons in Partenen, einem Ortsteil der Vorarlberger Gemeinde Gaschurn.

Es nutzt die Höhendifferenz von 714 m[2] vom Vermuntsee (1743 m ü. A.) ins Montafontal (1030 m ü. A.) zur Erzeugung von elektrischer Energie aus.[1] Im Krafthaus wird mit einer Turbinenleistung von 156 Megawatt (MW) ein Regelarbeitsvermögen von 260 Gigawattstunden (GWh) an elektrischer Energie in einem Jahr erzeugt.[1]

Vom Vermuntwerk aus wird das Wasser über Stollen und Aquädukte zum Speichersee in Latschau und von dort weiter zum Rodundwerk geleitet.

Inhaltsverzeichnis

Geschichte

Das Vermuntwerk ist das erste Kraftwerk der Werksgruppe der Illwerke.[1] Im April 1925 wurde der Bau des Kraftwerks beschlossen und noch im selben Jahr wurde mit den Arbeiten begonnen.[1] Bereits 1930 konnte das Kraftwerk noch vor der Fertigstellung der Staumauer des Vermuntsees in Betrieb genommen werden.[1] Eingeweiht wurde das seinerzeit größte Wasserkraftwerk Österreichs im Jahr 1931 durch Dekan Barnabas Fink.[1] 1930 verfügte das Kraftwerk über vier Turbinen mit jeweils 22 MW.[1] Eine Erweiterung durch eine zusätzliche Turbine erfolgte 1939.[1] In den Jahren 1952 bis 1953 sind die vier alten Turbinen durch leistungsstärkere Turbinen mit jeweils 30 MW ersetzt worden.[1]

Technik

Im Krafthaus sind fünf Maschinengruppen installiert.[2] Jede Maschinengruppe besteht jeweils aus einer zweidüsigen Pelton-Turbine und einem Generator.[2] Die Maschinengruppen sind horizontalachsig aufgebaut.[2]

Parameter Maschinengruppen 1 bis 4 Maschinengruppe 5 Einheit
Turbinennennleistung 29,6 38,8 MW
Durchfluss 5 6 m3/s
Drehzahl 500 500 min-1
Generatornennleistung 30 39 MVA
Generatornennspannung 6 6 kV
Quelle der Tabellendaten: Illwerke[2]

Die Stromnetzanbindung erfolgt über vier 6/110-kV- und einen 6/20/110-kV-Blocktransformator, eine 110-kV-Freiluftschaltanlage und einer 110-kV-Doppelleitung zur Umspannanlage Bürs.[2]

Vorarlberger Illwerke AG
Staustufen und Kraftwerke im Montafon
Schematische Darstellung
BSicon .svgBSicon .svgBSicon uSTR.svg
Ill-Ursprung Piz Buin 3312 m ü. A.
BSicon .svgBSicon .svgBSicon uDST.svg
Silvretta-Stausee 2030 m ü. A.
BSicon .svgBSicon .svgBSicon ueABZrf.svg
Abfluss zu Ill/Vermunth→Inn
BSicon .svgBSicon .svgBSicon uHST.svg
Kraftwerk Obervermuntwerk 1743 m ü. A.
BSicon .svgBSicon uSTRlg.svgBSicon uSTR.svg
Bachüberleitung aus Tirol
BSicon .svgBSicon uABZlg.svgBSicon uABZrg.svg
Zuflüsse
BSicon .svgBSicon uDST.svgBSicon uSTR.svg
Stausee Kops 1809 m ü. A.
BSicon .svgBSicon ueABZlf.svgBSicon ueABZlg.svg
Überleitung nach Vermunt
BSicon uSTRrg.svgBSicon uABZrf.svgBSicon uDST.svg
Vermuntsee 1743 m ü. A.
BSicon uHST.svgBSicon uHST.svgBSicon uSTR.svg
Kopswerk II und Kopswerk I 1025 m ü. A.
BSicon uSTR.svgBSicon uSTR.svgBSicon uHST.svg
Vermuntwerk 1025 m ü. A.
BSicon uSTR.svgBSicon uABZrg.svgBSicon uSTRrf.svg
BSicon uSTR.svgBSicon uDST.svgBSicon .svg
Ausgleichsbecken Partenen 1025 m ü. A.
BSicon uSTR.svgBSicon uHST.svgBSicon .svg
Rifawerk 1005 m ü. A.
BSicon uSTRlf.svgBSicon uABZlg.svgBSicon uKDSTa.svg
Lünersee 1970 m ü. A.
BSicon .svgBSicon uDST.svgBSicon uSTR.svg
Ausgleichsbecken Rifa 1005 m ü. A.
BSicon .svgBSicon uABZlg.svgBSicon uSTR.svg
Zuflüsse
BSicon .svgBSicon ueABZlf.svgBSicon ueABZlg.svg
Pumpwasserkanal Lünerseewerk
BSicon .svgBSicon uSTR.svgBSicon uHST.svg
Lünerseewerk 992 m ü. A.
BSicon .svgBSicon uHST.svgBSicon uSTR.svg
Latschauwerk 985 m ü. A.
BSicon .svgBSicon uABZrg.svgBSicon uSTRrf.svg
BSicon .svgBSicon uDST.svgBSicon .svg
Staubecken Latschau 992 m ü. A.
BSicon .svgBSicon uABZlf.svgBSicon uSTRlg.svg
BSicon .svgBSicon uHST.svgBSicon uHST.svg
Kraftwerk Rodund I und II 645 m ü. A.
BSicon .svgBSicon uABZdrg.svgBSicon uSTRrf.svg
Zufluss von Ill
BSicon .svgBSicon uDST.svgBSicon .svg
Rodundbecken I bis III 645 m ü. A.
BSicon .svgBSicon ueABZrf.svgBSicon .svg
Abfluss zur Ill
BSicon .svgBSicon ueABZrg.svgBSicon .svg
Zufluss Meng
BSicon .svgBSicon uHST.svgBSicon .svg
Walgauwerk 492 m ü. A.
BSicon .svgBSicon uSTR.svgBSicon .svg
Abfluss zur Ill

Literatur

  • Valentin E. Wille: Die Gründungskraftwerke der Landeserzeuger. Architektur früher Großkraftwerke. Erschienen in: Stalla et. al.: Architektur und Denkmalpflege. Studienverlag, Innsbruck-Wien-Bozen 2012, ISBN 3-70655-129-2.

Weblinks

Einzelnachweise

  1. a b c d e f g h i j k l m n o Vermuntwerk. Vorarlberger Illwerke, abgerufen am 1. Januar 2012.
  2. a b c d e f g h i Technische Daten. Vorarlberger Illwerke, abgerufen am 1. Januar 2012.
