Vergaser

Richtung des Ansaugluftstromes

Die verschiedenen Strömungsrichtungen der Ansaugluft durch den Vergaser legen fest, um welchen Typ es geht:

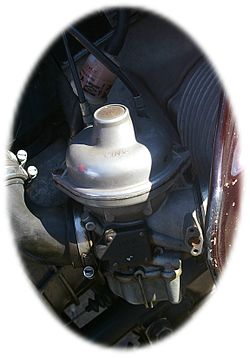

• Fallstromvergaser, die Luft strömt von oben nach unten.
• Flach- oder Querstromvergaser, die Luft strömt horizontal. Er wird vor allem dort verwendet, wo es auf eine geringe Bauhöhe ankommt; wird auch „Horizontalvergaser“ genannt.^[1]
• Schrägstromvergaser, die Luft strömt diagonal von oben.
• Steigstromvergaser, die Luft strömt von unten nach oben, oft auch „Vertikalvergaser“ genannt.^[1]

Anzahl und Funktion der Mischkammern

• Einfachvergaser – ein Lufttrichter
• Doppelvergaser – zwei Einfachvergaser in einem Gehäuse (z. B. BMW 1602/2002 ti mit zwei Solex-Doppelvergasern)
• Dreifachvergaser (bis 1973 in diversen Porsche 911) oder auch Vierfachvergaser. Diese Vergaserbauarten bedienen sich einer meist mittig angebrachten Schwimmerkammer zur Versorgung mehrerer Ansaugrohre.
• Register- bzw. Stufenvergaser. Ein Lufttrichter für Leerlauf/Teillast und einer für Volllast (nicht mit Doppelvergaser zu verwechseln).
• Doppel-Registervergaser (zwei Registervergaser in einem Gehäuse): im Mercedes-Benz 280 (W 114), den 250/280 der Baureihe W 123 sowie dem 280 S (W 116), BMW 320/6 aus der Reihe E21, BMW 520/6, 525, 528 (ohne „i“) aus der Reihe E12.

Art des Drosselorganes

• Drosselklappe
• Schieber mit den Unterarten:
  • Kolbenschieber, auch Rundschieber genannt. Der Kolben wird mittels Gasgriff und Bowdenzug direkt hochgezogen (Beispiel: BMW R 90 S mit Dell’Orto-Vergasern). Eine mittig im Kolben angebrachte, leicht konische Düsennadel, verändert den offenen Querschnitt einer Düse und steuert so die Benzinmenge mit. Ergänzt wird das Kolben-Nadelsystem durch:
    • die Hauptdüse (diese sitzt am unteren Ende des Nadelsystems und begrenzt den Kraftstofffluss durch das Nadelsystem)
    • die Leerlaufdüse stromabwärts des Hauptdüsensystems
  • Flachschieber in Form eines Rechteckes mit kreisförmigem Durchlass. Freie Einbaulage und vorteilhaft, weil z. B. bei Rennmotoren mit einem Schieber eine ganze Zylinderbank (drei bis sechs Zylinder) gesteuert werden kann.

Gleichdruckvergaser

Beim Gleichdruckvergaser ist der auf das Hauptdüsensystem wirkende Unterdruck im statischen Betrieb mit konstanter Drehzahl immer gleich – daher der Name. Das wird dadurch erreicht, dass (in Strömungsrichtung gesehen) vor der Drosselklappe ein an einer Membran befestigter Kolbenschieber in der Gasströmung liegt. In den Raum über der Membran wird der Ansaugunterdruck geleitet, der zu dem durch eine andere Bohrung unter die Membrane geleiteten Atmosphärendruck einen Druckunterschied erzeugt, der die Membrane mit Kolbenschieber nach oben zieht. Daran hängt eine konische Düsennadel, die den offenen Querschnitt der Hauptdüse und damit die einströmende Benzinmenge regelt.

Der Gleichdruckvergaser steuert damit die Benzinmenge abhängig von der Luftmenge und unabhängig von der Drosselklappenstellung. Die Vergaser benötigen keine Beschleunigungspumpe, weil selbst schnelles Gasgeben nicht dazu führt, dass der benzinfördernde Unterdruck zusammenbricht. Vielmehr wird das Gemisch angereichert, weil der träge Kolben etwas verzögert auf den veränderten Lastzustand reagiert und daher die den Kraftstoff fördernde Druckdifferenz kurzzeitig höher ist. Einerseits ist das Ansprechverhalten des Motors dadurch etwas träger als beim Schiebervergaser, andererseits wird das typische Loch bei schnellem Betätigen des Gasgriffs und falsch eingestelltem Schiebervergaser vermieden. Der Gleichdruckvergaser wird besonders bei Motorrädern eingesetzt (Beispiele: Bing-Vergaser der frühen BMW R 75/5-Modelle, zahlreiche japanische Maschinen mit Keihin- und Mikuni-Vergasern sowie Ducati-Modelle bis 1999).

Diverse Mercedes-Benz-PKW der Baujahre 1965 bis 1985 (Baureihen W 115, W 123 und W 201) waren mit Stromberg-Gleichdruckvergasern ausgerüstet. Ebenso wurden nach diesem Prinzip aufgebaute SU-Vergaser (Skinner Union) in vielen englischen Automobilen und bei Volvo eingesetzt.

Gleichdruckvergaser waren weiterhin bei zahlreichen Motorrad-Motoren seit den 1970er Jahren üblich und werden teils bis heute eingesetzt; während das Gros der Modelle heute Einspritzung nutzt.

Besondere Bauformen

Zunächst bei Flugmotoren kam die Notwendigkeit auf, Vergaser einzusetzen, die ihre Funktion unabhängig von der Lage im Raum erfüllen, besonders bei Drehbewegungen (Zentrifugalkraft) des Flugzeuges und „über Kopf“. Dafür gab es etliche Entwicklungen; eine der bekanntesten ist der Membranvergaser. Das gleiche Problem stellt sich bei Kleinmotoren, zum Beispiel in Gartengeräten (Rasenmäher am Steilhang) oder bei Motorsägen, bei denen die Lage des Vergasers auf den Motorlauf keinen Einfluss haben soll. Teils wurden solche Vergaser auch in konventionellen Kraftfahrzeugen verwendet, wie etwa die Tillotson-Membranvergaser an Motorrädern der Marke Harley-Davidson.

Weiterhin gibt es den Überlaufvergaser, der ohne Schwimmerkammer auskommt. Deshalb ist er in der Herstellung besonders günstig und einfach im Aufbau. Bei ihm wird der Kraftstoff aus dem unterhalb des Vergasers liegenden Kraftstofftank per Pumpe in ein sehr kleines Kraftstoffreservoir befördert, aus dem die Gemischbildungsdüse bedient wird. Der per Pumpe zu viel in das Reservoir geförderte Kraftstoff gelangt dann per Schwerkraft in den Kraftstofftank zurück. Diese Vergaserart wurde z. B. beim „Vélosolex“-Mofa und bis 1967 in den ersten Porsche 911 eingesetzt.

Beim Fish-Vergaser (nach John Robert Fish) ist die Schwimmerkammer mit der hohlen Drosselklappenwelle verbunden, an der der Kraftstoff durch Bohrungen ausströmt.

Ist ein Motor mit mehreren Vergasern ausgestattet, so sollten diese synchronisiert werden. Siehe: Synchronisation#Vergasersynchronisation

Kaltstarthilfen

Startautomatik

Hier wird prinzipiell die Betätigung der zuvor beschriebenen Starterklappe automatisiert. Um sie in Gang zu setzen, muss man das Gaspedal in der Regel einmal ganz durchtreten. (Es gibt auch vollautomatische Startautomatiken, z. B. Pierburg 2E2, die sich automatisch bei kaltem Motor einschalten). Dabei wird die Drosselklappe geöffnet und zugleich von einer temperaturbeeinflussten Bimetallfeder die Startklappe (Luftklappe) zunächst bis auf einen kleinen Spalt geschlossen. Ist der Motor in Betrieb, bewirkt eine Pulldown-Einrichtung (sie arbeitet mit Unterdruck), dass beim Gasgeben die Starterklappe mit geöffnet wird. Die Bimetallfeder wird (anfangs nur elektrisch, bei Vergasern ab Baujahr ca. 1970 auch mit Kühlwasserumlauf) beheizt, damit die Startklappe sich öffnet. Das dauert so lange, bis der Motor betriebswarm ist (Vergaser- oder Wassertemperatur 60 °C).

Ansaugluftvorwärmung

Die Ansaugluftvorwärmung verhindert, dass bei kühler Witterung der Vergaser vereist und der Motor dann unregelmäßig läuft bzw. abstirbt. Das kann durch Beheizung des Ansaugkanals mittels Kühlflüssigkeit und/oder eines elektrischen Heizelements (sogenannter „Igel“) verhindert werden. Bei der einfachsten Version einer Vorwärmung wird die Ansaugluft am heißen Auspuffkrümmer vorbeigeleitet. Viele Fahrzeuge hatten dafür eine manuell zu betätigende Klappe für die Umschaltung von Sommer- auf Winterbetrieb, bei anderen geschah die Umschaltung automatisch über einen Thermostaten.

Beschleunigungspumpe

Die meisten Vergaser besitzen eine Beschleunigungspumpe, die beim Öffnen der Drosselklappe (Vergrößerung des Ansaugquerschnitts) zusätzlichen Kraftstoff in den Lufttrichter pumpt, um ein unerwünschtes „Beschleunigungsloch“ zu vermeiden. Durch das Absinken des Unterdruckes bei der Drosselklappenöffnung würde sonst das Gemisch abmagern. Oft wird dazu eine kleine Kolbenpumpe verwendet, die beim Betätigen des Gaspedals zusätzlich eine geringe Menge Kraftstoff in den Ansaugtrakt spritzt. Ein „nervöser Gasfuß“ verursacht ständig eine Betätigung der Beschleunigungspumpe, was den Benzinverbrauch erhöht.

Volllastanreicherung

Die höchste Motorleistung wird bei fettem Gemisch von ca. λ = 0,85 erreicht. Dort stellt sich auch die höchste Zündgeschwindigkeit bzw. Reaktionsgeschwindigkeit des Benzingemisches ein. Zur Anfettung dient ein separater Kanal, über den zusätzlich Kraftstoff in den Lufttrichter geleitet wird.

Die Anreicherung soll auch verhindern, dass das Gemisch beim Erreichen der Volllast zu stark abmagert (λ > 1) und die Verbrennung zu „heiß“ wird. Dadurch könnte ein Loch im Kolbenboden entstehen, was einen schweren Motorschaden darstellt. Die Verdampfungswärme des zusätzlich zugeführten Kraftstoffs sorgt für eine „Innenkühlung“ der Zylinder.

Höhenkorrektor

Die Luft in größeren Höhen enthält, entsprechend dem niedrigeren Luftdruck und damit abnehmender Dichte, weniger Sauerstoff; hingegen ändert sich die Dichte des flüssigen Kraftstoffs nicht in Abhängigkeit von der Ortshöhe. Da Vergaser die Luft- und Kraftstoffmenge nach Volumen erfassen, fehlt in Höhenlagen ohne Korrekturmaßnahme Sauerstoff für eine vollständige Verbrennung, das Gemisch ist also zu fett.

In seltenen Fällen – unbedingt bei Bergrennen – haben Vergaser deshalb eine automatische Einrichtung, um die geringere Dichte der Luft in größeren Höhen auszugleichen. Eine barometrische Dose verändert dazu die Gemischbildung. Bei älteren Fahrzeugen vor Baujahr 1970 war diese Einrichtung oftmals Option. Bei Flugzeugen mit Vergasermotor wird das Gemisch mittels Gemischregler vom Piloten manuell eingestellt (Leanen).

Viele elektronische Einspritzanlagen erfassen hingegen die angesaugte Luftmasse – bzw. errechnen die Luftdichte aus dem gemessenen Luftdruck – und schalten somit diese Fehlerquelle der Gemischbildung von vornherein aus.

Der Korrektor sorgt nur dafür, dass bei jeder Höhe eine vollständige Kraftstoffverbrennung stattfinden kann, indem er die Gemischbildung auf den richtigen Wert – nahe dem stöchiometrischen Kraftstoffverhältnis – einstellt. Den bei sinkender Luftdichte eintretenden Leistungsabfall kann er nicht ausgleichen, denn ohne Aufladung kann nur soviel Kraftstoff verbrannt werden, wie der angesaugten Menge an Luftsauerstoff entspricht.

Teillastanreicherung

Um einen niedrigen Verbrauch zu erzielen und trotzdem bei Last genügend Kraft zu haben, gibt es die unterdruckgesteuerte Teillastanreicherung. Sie wird auch dazu benutzt, dass beim Öffnen der Drosselklappe kein „Loch“ entsteht. Damit wird auch der Übergang von Leerlauf zum Gasgeben gesteuert.

Power Jet

Die Power-Jet-Düse dient der Gemischanpassung bei Zweitaktmotoren im mittleren Drehzahlbereich. Sie bezieht ihren Kraftstoff durch Unterdruck direkt aus der Schwimmerkammer und zerstäubt ihn vor dem Vergaserschieber. Der japanische Vergaserhersteller Mikuni war in den 1970er Jahren einer der Ersten, die das Prinzip des Unterdrucks direkt aus der Schwimmerkammer anwendeten. Dadurch konnten die Vergaser-Hauptdüsen kleiner dimensioniert werden, was das Ansprechverhalten sowie die Leistung positiv beeinflusste. Heute unterscheidet man rein mechanische und elektrische Systeme.^[2][3]

Elektronisch gesteuertes Vergasersystem

Das elektronisch gesteuerte Vergasersystem kam gegen Ende der 1970er Jahre auf. Es senkte den Schadstoffausstoß sowie den Kraftstoffverbrauch im Vergleich zu herkömmlichen Vergasern und war preiswerter als eine Einspritzanlage. Für eine Übergangszeit waren elektronisch gesteuerte Vergaser ein beliebter Mittelweg, um die schärferen Abgasnormen einzuhalten, die ausgehend vom Staat Kalifornien schrittweise in den gesamten Vereinigten Staaten, der Schweiz, Deutschland und im übrigen westeuropäischen Raum eingeführt wurden. Insbesondere konnten sie je nach Aufwand auch mit ungeregelten und geregelten Katalysatoren kombiniert werden. Derartige Vergaser nutzten Automobilhersteller aus Kostengründen vor allem bei den Basismotorisierungen der jeweiligen Baureihen.

Viele der damals aktiven Vergaserhersteller nahmen elektronisch gesteuerte Modelle in ihr Lieferprogramm auf, darunter Pierburg, Denso, Hitachi, Holley, Weber und Dell’Orto. Entweder entwickelten sie diese selbst oder nutzten in Lizenz Entwicklungen vor allem namhafter Marktführer. Eine relativ aufwändige und erfolgreiche Variante stellte die Ecotronic dar, ursprünglich eine gemeinsame Entwicklung in einem Joint Venture der Unternehmen Bosch und Pierburg, aus dem ersteres später ausschied.

Die Hoch-Zeit der elektronisch gesteuerten Vergasersysteme endete etwa in den 1990er Jahren: Die Kombination aus Elektronik und Mechanik erwies sich mitunter als defektanfällig und wartungsintensiv. Der Kostenvorteil von elektronisch gesteuerten Vergasern reduzierte sich, als die Stückpreise von Einspritzanlagen mit immer größeren Stückzahlen sanken. Der Kraftstoffverbrauch der Vergasermotoren blieb zumeist höher als bei Einspritzmotoren und neue, schärfere Schadstoffgrenzwerte konnten nicht mehr eingehalten werden.^[4]
