Wärmepumpe

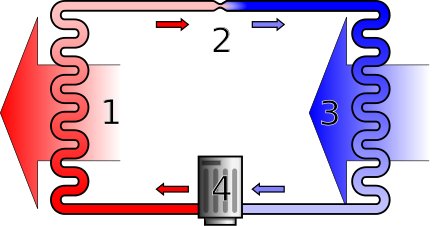

Schaubild des Wärmeflusses (große Pfeile) und des Kältemittels (kleine Pfeile) einer Kompressionswärmepumpe (vgl. Kompressionskältemaschine):
1)  Kondensator, 2)  Drossel, 3)  Verdampfer, 4)  Kompressor
Dunkelrot: Gasförmig, hoher Druck, sehr warm
Rosa: Flüssig, hoher Druck, warm
Blau: Flüssig, niedriger Druck, sehr kalt
Hellblau: Gasförmig, niedriger Druck, kalt

Eine Wärmepumpe ist eine Maschine, die unter Aufwendung von technischer Arbeit thermische Energie aus einem Reservoir mit niedrigerer Temperatur (in der Regel ist das die Umgebung) aufnimmt und – zusammen mit der Antriebsenergie – als Nutzwärme auf ein zu beheizendes System mit höherer Temperatur (Raumheizung) überträgt. Der verwendete Prozess ist im Prinzip die Umkehrung eines Wärme-Kraft-Prozesses, bei dem Wärmeenergie mit hoher Temperatur aufgenommen und teilweise in mechanische Nutzarbeit umgewandelt und die Restenergie bei niedrigerer Temperatur als Abwärme abgeführt wird, meist an die Umgebung. Das Prinzip der Wärmepumpe verwendet man auch zum Kühlen (so beim Kühlschrank), während der Begriff „Wärmepumpe“ nur für das Heizaggregat verwendet wird. Beim Kühlprozess ist die Nutzenergie die aus dem zu kühlenden Raum aufgenommene Wärme, die zusammen mit der Antriebsenergie als Abwärme an die Umgebung abgeführt wird.

Technische Realisierung

Abbildung 1: Schaltbild einer Wärmepumpe mit Kaltdampfprozess
Abbildung 2: T-s-Diagramm des Vergleichsprozesses
Temperaturen. T U=Umgebungstemperatur,
T V= Verdampfertemperatur,
T K=Kondensatortemperatur,
T N/H=Nutz-/Heiztemperatur

Wärmepumpen werden in der Regel mit Medien betrieben, die bei niedrigem Druck unter Wärmezufuhr verdampfen und nach der Verdichtung auf einen höheren Druck unter Wärmeabgabe wieder kondensieren. Der Druck wird so gewählt, dass die Temperaturen des Phasenübergangs einen für die Wärmeübertragung ausreichenden Abstand zu den Temperaturen von Wärmequelle und Wärmesenke haben. Je nach verwendetem Stoff liegt dieser Druck in unterschiedlichen Bereichen. Abbildung 1 zeigt das Schaltbild mit den vier für den Prozess erforderlichen Komponenten: Verdampfer, Verdichter (Kompressor), Kondensator und Drossel, Abbildung 2 den Prozess im T-s-Diagramm. Theoretisch wäre es möglich, die Arbeitsfähigkeit des Kondensates beim Entspannen auf den niedrigeren Druck durch eine Kraftmaschine, beispielsweise eine Turbine, zu nutzen. Doch dabei würde die Flüssigkeit teilweise verdampfen und so große technische Schwierigkeiten bei einem nur geringen Energiegewinn verursachen, so dass man der Einfachheit halber hier eine Drossel verwendet (Entspannung mit konstanter Totalenthalpie).

Einzelheiten

Bei der Wärmepumpe werden physikalische Effekte des Übergangs einer Flüssigkeit in die gasförmige Phase und umgekehrt ausgenutzt. So zeigt Propan die Eigenschaft, abhängig vom Druck und seiner Temperatur einerseits entweder gasförmig oder flüssig zu sein und andererseits als Gas bei Kompression heiß zu werden und sich bei Entspannung abzukühlen: Propan bei normalem Luftdruck und kühler Außentemperatur (zum Beispiel 5 °C) ist gasförmig; komprimiert man es, wird es wärmer, bleibt aber gasförmig. Kühlt man es dann auf Zimmertemperatur ab, wird es flüssig (dabei sinkt der Druck wieder etwas). Wenn man das flüssige Propan entspannt, verdampft es (es wird wieder zu Gas) und wird dabei sehr kalt.

Diesen Effekt nutzt man bei der Wärmepumpe aus: Das Propangas wird im Verdichter durch einen Motor zusammengepresst und erhitzt sich dabei. Das heiße, komprimierte Gas kann dann im Wärmetauscher seine Wärme an das Wasser der Heizungsanlage abgeben. Dabei kühlt sich das komprimierte Gas ab und kondensiert zu flüssigem Propan (der Wärmetauscher einer Wärmepumpe wird deshalb Kondensator genannt). Beim anschließenden Durchgang durch die sogenannte Drossel (vereinfacht gesagt: eine extreme Engstelle im Rohr) wird das flüssige Propan entspannt, verdampft dabei und wird sehr kalt (deutlich kälter als 5 °C). Lässt man das kalte Gas dann durch einen zweiten Wärmetauscher (meist außerhalb des Hauses) strömen, der von außen – zum Beispiel durch Grundwasser oder die Außenluft – immer bei zum Beispiel 5 °C gehalten wird, erwärmt sich das sehr kalte Gas auf 5 °C und die Umgebung kühlt sich um 1 oder 2 °C ab. Auf diese Weise nimmt das Propan aus dem Grundwasser oder der Außenluft genauso viel Wärme auf, wie es vorher an das Heizungswasser abgegeben hat. Es wird dann wieder dem Verdichter zugeführt, und der Prozess beginnt von neuem.

Die benötigte Energie zum Antrieb der Wärmepumpe verringert sich, das heißt der Betrieb wird umso sparsamer, je geringer die Temperaturdifferenz zwischen Erdtemperatur und Vorlauftemperatur der Heizungsanlage ist. Diese Bedingung erfüllen Niedertemperaturheizungen am besten, deshalb wird die Wärme im Wohnraum häufig durch eine Fußbodenheizung abgegeben.[1]

Je nach Auslegung des Systems kann der Heizenergieaufwand um zirka 30 bis 50 % reduziert werden.[2] Durch Kopplung mit Solarstrom, Haushaltsstrom oder Erdgas zum Antrieb der Wärmepumpe kann die Kohlendioxidemission im Vergleich zum Heizöl erheblich gesenkt werden.[1]

Der Auswahl der richtigen Wärmequelle kommt eine besondere Bedeutung zu, denn von ihr hängt die Effizienz einer Wärmepumpe ab. Da die Wärmepumpe oft eine Standzeit von mehr als 50 Jahren hat, ist ihr Bau eine Investition für Generationen.

„Ein Maß für die Effizienz einer Wärmepumpe ist die Jahresarbeitszahl. Sie beschreibt das Verhältnis der Nutzenergie in Form von Wärme zur aufgewendeten Verdichterenergie in Form von Strom.“[1] Bei guten Anlagen ist dieser Wert größer als 5,0 (Direktverdampfungsanlagen). Dabei muss jedoch berücksichtigt werden, dass bei der Berechnung der Jahresarbeitszahl weder Nebenverbräuche noch Speicherverluste berücksichtigt werden.[3]

Wirtschaftlichkeit: Bei der Beheizung von kleineren Wohngebäuden werden Wärmepumpen elektrisch angetrieben. Wenn sie unter wirtschaftlichen Gesichtspunkten mit einer Gasheizung verglichen werden, bietet die Jahresarbeitszahl einen Indikator für einen Betriebskostenvergleich zwischen Wärmepumpe und Gasheizung. Falls der Strompreis für die Wärmepumpe (in €/kWh) höher als der Gaspreis (in €/kWh) multipliziert mit der Jahresarbeitszahl ist, so ist zu erwarten, dass schon die Stromkosten für die Wärmepumpe höher als die Kosten für das Verbrennen von Gas sind. Sinngemäß gilt dies auch für den Vergleich einer Wärmepumpe mit einer Ölheizung.

Bei noch in Betrieb befindlichen älteren Kohlekraftwerken kann aus drei Teilen Wärmeenergie nur ein Teil Strom gewonnen werden.[1] Für strombetriebene Wärmepumpen ist es daher vorteilhaft, die Nutzung von Stromenergie aus erneuerbaren Energien zu verbessern.

Bei der direkten elektrischen Beheizung, zum Beispiel mit Heizstäben, entspricht die erzeugte Wärmeenergie genau der eingesetzten elektrischen Energie. Die elektrische Energie ist aber wesentlich hochwertiger als Wärmeenergie bei niedriger Temperatur, denn durch Einsatz einer Wärmekraftmaschine kann immer nur ein Teil der Wärmeleistung wieder in elektrische Leistung umgeformt werden.

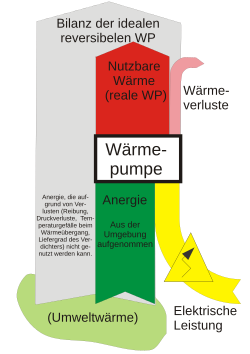

Leistungsbilanz der Wärmepumpe: Der COP beschreibt den Quotienten aus nutzbarer Wärme ( rot) und der dafür aufgewendeten elektrischen Verdichterleistung ( gelb)

Der Abluft, der Außenluft, dem Erdboden, dem Abwasser oder dem Grundwasser kann Wärme durch Einsatz einer Wärmepumpe entzogen werden. Ein Vielfaches der für die Wärmepumpe eingesetzten elektrischen Leistung kann der Wärmequelle (Luft, Erdboden) entzogen werden und auf ein höheres Temperaturniveau gepumpt werden. In der Leistungsbilanz wird der Wärmepumpe elektrische Leistung für den Verdichterantrieb und die der Umwelt entzogene Wärme zugeführt. Am Austritt der Wärmepumpe steht ein Teil der zugeführten Leistung als Wärme auf höherem Niveau zur Verfügung. In der Gesamtleistungsbilanz sind noch die Verluste des Prozesses zu berücksichtigen.

Das Verhältnis von der in den Heizkreis abgegebenen Wärmeleistung zur zugeführten elektrischen Verdichterleistung wird als Leistungszahl bezeichnet. Die Leistungszahl hat einen oberen Wert, der nicht überschritten und aus dem Carnot-Kreisprozess abgeleitet werden kann. Die Leistungszahl wird auf einem Prüfstand gemäß der Norm EN 14511 (früher EN 255) ermittelt und gilt nur unter den jeweiligen Prüfbedingungen. Gemäß EN 14511 wird die Leistungszahl auch COP genannt (Coefficient Of Performance). Der COP ist Gütekriterium für Wärmepumpen, erlaubt jedoch keine energetische Bewertung der Gesamtanlage.

Um eine möglichst hohe Leistungszahl und somit eine hohe Energieeffizienz zu erlangen, sollte die Temperaturdifferenz zwischen der Temperatur der Wärmequelle und der Nutztemperatur möglichst gering sein. Die Wärmeübertrager sollten für möglichst geringe Temperaturdifferenzen zwischen der Primär- und Sekundärseite ausgelegt sein.

Die Bezeichnung Wärmepumpe beruht darauf, dass Wärme aus der Umgebung auf ein höheres nutzbares Temperaturniveau angehoben (gepumpt) wird. Die Wärmepumpe hat einen Verdichter, der elektrisch oder durch einen Verbrennungsmotor angetrieben wird. Der Verdichter komprimiert ein Kältemittel auf einen höheren Druck, wobei es sich erwärmt. Die beim nachfolgenden Abkühlen und Verflüssigen des Kältemittels freigesetzte Energie wird in einem Wärmeübertrager auf das Wärmeträgermedium des Heizkreises, meistens Wasser oder Sole, übertragen. Das Kältemittel wird anschließend an einem Expansionsventil entspannt und es kühlt sich ab. Das kalte Kältemittel wird dem Verdampfer (Erdwärmesonden, Luftverdampfer) zugeführt und geht durch Aufnahme von Umgebungswärme (Anergie) in den gasförmigen Zustand über.

Ein Nachteil der Wärmepumpe ist der deutlich höhere apparative Aufwand. Besonders kostenintensiv sind wirkungsvolle Verdampfer (Erdwärmesonden, erdverlegte Flächenverdampfer). Die Investitionen gegenüber einem konventionellen Gas- oder Heizölbrenner sind deutlich höher. Dafür ist der regelmäßige Aufwand für Wartung und Instandhaltung deutlich geringer, zum Beispiel fallen keine Reinigungs- und Schornsteinfegerkosten an.

Der Wärmepumpenprozess, nach Rudolf Plank Plank-Prozess genannt, wird auch als Kraftwärmemaschine bezeichnet. Der Grenzfall einer reversibel arbeitenden Kraftwärmemaschine ist der linksläufige Carnotprozess.

Kältemittel (Arbeitsgase)

Von 1930 bis zum Anfang der 1990er Jahre waren die Fluorchlorkohlenwasserstoffe (FCKW) die bevorzugten Kältemittel. Sie kondensieren bei Raumtemperatur unter leicht handhabbarem Druck. Sie sind nicht giftig, nicht brennbar und reagieren nicht mit den üblichen Werkstoffen. Wenn FCKW freigesetzt werden, schädigen sie jedoch die Ozonschicht der Atmosphäre und tragen zum Ozonloch bei. In Deutschland wurde daher der Einsatz von Fluorchlorkohlenwasserstoffen im Jahr 1995 verboten. Die als Ersatz verwendeten Fluorkohlenwasserstoffe (FKW) schädigen nicht die Ozonschicht, tragen jedoch zum Treibhauseffekt bei und sind im Kyoto-Protokoll als umweltgefährdend erfasst. Als natürliche Kältemittel gelten reine Kohlenwasserstoffe wie Propan oder Propylen, wobei deren Brennbarkeit besondere Sicherheitsmaßnahmen erforderlich macht. Anorganische, nicht brennbare Alternativen wie Ammoniak, Kohlendioxid oder Wasser wurden ebenfalls für Wärmepumpen eingesetzt. Aufgrund spezifischer Nachteile haben sich diese Kältemittel nicht im größeren technischen Maßstab durchsetzen können. Ammoniak (NH3) und Kohlendioxid (CO2) werden generell in industriellen Kühlanlagen wie Kühlhäusern und Brauereien eingesetzt.[2] CO2 ist anstelle von Fluorkohlenwasserstoffen für die Klimatisierung von Fahrzeugen angedacht und wird bereits von ersten Herstellern eingesetzt (Stand 2017).

Leistungszahl und Gütegrad

Die Leistungszahl ε, in der Literatur auch als Heizzahl bezeichnet[4] einer Wärmepumpe, englisch Coefficient Of Performance , ist der Quotient aus der Wärme, die in den Heizkreis abgegeben wird, und der eingesetzten Energie:

Bei typischen Leistungszahlen von 4 bis 5 steht das Vier- bis Fünffache der eingesetzten Leistung als nutzbare Wärmeleistung zur Verfügung, der Zugewinn stammt aus der entzogenen Umgebungswärme.

Die Leistungszahl hängt stark vom unteren und oberen Temperaturniveau ab. Die theoretisch maximal erreichbare Leistungszahl einer Wärmepumpe ist entsprechend dem zweiten Hauptsatz der Thermodynamik begrenzt durch den Kehrwert des Carnot-Wirkungsgrads

Für die Temperaturen sind die absoluten Werte einzusetzen.

Der Gütegrad einer Wärmepumpe ist die tatsächliche Leistungszahl bezogen auf die ideale Leistungszahl bei den verwendeten Temperaturniveaus. Er berechnet sich zu:

Praktisch werden Wärmepumpengütegrade im Bereich 0,45 bis 0,55 erreicht.

Beispielwerte

Das untere Temperaturniveau einer Wärmepumpe liegt bei 10 °C (= 283,15 K), und die Nutzwärme wird bei 50 °C (= 323,15 K) übertragen. Bei einem idealen reversiblen Wärmepumpenprozess, der Umkehrung des Carnotprozesses, würde die Leistungszahl bei 8,1 liegen. Real erreichbar ist bei diesem Temperaturniveau eine Leistungszahl von 4,5. Mit einer Energieeinheit Exergie, die als technische Arbeit oder elektrische Leistung eingebracht wird, können 3,5 Einheiten Anergie aus der Umgebung auf das hohe Temperaturniveau gepumpt werden, so dass 4,5 Energieeinheiten als Wärme bei 50 °C Heizungs-Vorlauftemperatur genutzt werden können. (1 Einheit Exergie + 3,5 Einheiten Anergie = 4,5 Einheiten Wärmeenergie).

In der Gesamtbetrachtung müssen aber der exergetische Kraftwerkwirkungsgrad und die Netzübertragungsverluste berücksichtigt werden, welche einen Gesamtwirkungsgrad von ca. 35 % erreichen. Die benötigte 1 kWh Exergie erfordert einen Primärenergieeinsatz von 100 / 35 × 1 kWh = 2,86 kWh. Wenn die Primärenergie nicht im Kraftwerk eingesetzt, sondern direkt vor Ort zur Beheizung genutzt wird, erhält man bei einem Feuerungswirkungsgrad von 95 % – demnach 2,86 kWh × 95 % = 2,71 kWh thermische Energie.

Mit Bezug auf das oben aufgeführte Beispiel kann im Idealfall (Leistungszahl = 4,5) mit einer Heizungswärmepumpe das 1,6fache und bei einer konventionellen Heizung das 0,95fache der eingesetzten Brennstoffenthalpie als Wärmeenergie umgesetzt werden. Unter sehr günstigen Randbedingungen kann so bei dem Umweg Kraftwerk → Strom → Wärmepumpe eine 1,65-fach höhere Wärmemenge gegenüber der direkten Verbrennung erreicht werden.

Am Prüfstand wird bei einer Grundwassertemperatur von 10 °C und einer Temperatur der Nutzwärme von 35 °C eine Leistungszahl von bis zu COP=6,8 erreicht. In der Praxis wird allerdings der tatsächlich über das Jahr erreichbare Leistungswert, die Jahresarbeitszahl (JAZ) incl. Verluste und Nebenantriebe, von nur 4,2 erzielt. Bei Luft/Wasser-Wärmepumpen liegen die Werte deutlich darunter, was die Reduzierung des Primärenergiebedarfs mindert. Unter ungünstigen Bedingungen – etwa bei Strom aus fossilen Brennstoffen – kann mehr Primärenergie verbraucht werden als bei einer konventionellen Heizung. Eine solche Stromheizung ist weder im Hinblick auf den Klimaschutz noch volkswirtschaftlich effizient.

Eine Wärmepumpe mit einer JAZ > 3 gilt als energieeffizient. Allerdings werden laut einer Studie bereits bei dem Strommix aus dem Jahr 2008 bereits ab einer JAZ von 2 Kohlendioxidemissionen eingespart, mit weiterem Ausbau der Erneuerbaren Energien sowie dem Ersatz älterer Kraftwerke durch modernere und effizientere steigt das Einsparpotential, auch bestehender Wärmepumpen, weiter an.[5]

Datenblätter

In den Datenblättern zu den diversen Wärmepumpenerzeugnissen sind die Leistungsparameter jeweils auf Medium und Quell- und Zieltemperatur bezogen; zum Beispiel:

  • W10/W50: COP = 4,5,
  • A10/W35: Heizleistung 8,8 kW; COP = 4,3,
  • A2/W50: Heizleistung 6,8 kW; COP = 2,7,
  • B0/W35: Heizleistung 10,35 kW; COP = 4,8,
  • B0/W50: Heizleistung 9 kW; COP = 3,6,
  • B10/W35: Heizleistung 13,8 kW; COP = 6,1

Nach mehreren gemessenen COP-Werte am WPT-Buchs[6]. Angaben wie W10/W50 bezeichnen die Eingangs- und Ausgangstemperaturen der beiden Medien. W steht für Wasser, A für Luft (engl. air) und B für Sole (engl. brine), die Zahl dahinter für die Temperatur in °C. B0/W35 ist bspw. ein Betriebspunkt der Wärmepumpe mit einer Soleeintrittstemperatur von 0 °C und einer Wasseraustrittstemperatur von 35 °C.

Einteilung

nach dem Verfahren
nach der Wärmequelle
nach der Wärmenutzung
nach der Arbeitsweise

Es gibt verschiedene physikalische Effekte, die in einer Wärmepumpe Verwendung finden können. Die wichtigsten sind:

in der Gebäudetechnik

Wärmepumpen werden vielfach auch zur Erwärmung von Wasser für die Gebäudeheizung (Wärmepumpenheizung) und Bereitstellung von Warmwasser eingesetzt. Eingesetzt werden können Wärmepumpen sowohl alleine, in Kombination mit anderen Heizungsarten, sowie in Fern- und Nahwärmesytemen. Zu letzterem zählt z. B. die Kalte Nahwärme. Üblich sind die folgenden Kombinationen (Abkürzungen in Klammern):

Bauformen

14.000-kW-Absorptions-Wärmepumpe zur Nutzung industrieller Abwärme in einem österreichischen Fernheizwerk.
Die Kompressions-Wärmepumpe
nutzt den physikalischen Effekt der Verdampfungswärme. In ihr zirkuliert ein Kältemittel in einem Kreislauf, das, angetrieben durch einen Kompressor, die Aggregatzustände flüssig und gasförmig abwechselnd annimmt.
Die Absorptions-Wärmepumpe
nutzt den physikalischen Effekt der Reaktionswärme bei Mischung zweier Flüssigkeiten oder Gase. Sie verfügt über einen Lösungsmittelkreis und einen Kältemittelkreis. Das Lösungsmittel wird im Kältemittel wiederholt gelöst oder ausgetrieben.
Die Adsorptions-Wärmepumpe
arbeitet mit einem festen Lösungsmittel, dem „Adsorbens“, an dem das Kältemittel ad- oder desorbiert wird. Dem Prozess wird Wärme bei der Desorption zugeführt und bei der Adsorption entnommen. Da das Adsorbens nicht in einem Kreislauf umgewälzt werden kann, kann der Prozess nur diskontinuierlich ablaufen, indem zwischen Ad- und Desorption zyklisch gewechselt wird.

Elektrisch angetriebene Kompressions-Wärmepumpe

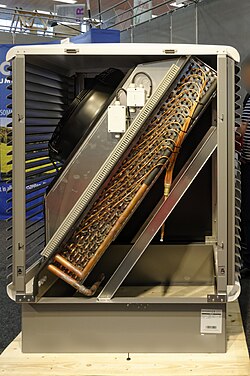

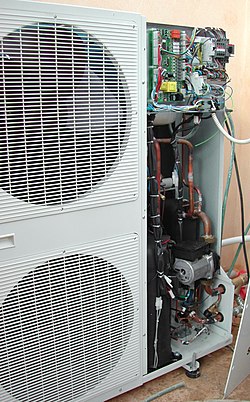

Das Innere eines Verdampfers einer Luft-Wasser-Wärmepumpe

Die elektrisch angetriebene Kompressions-Wärmepumpe stellt den Hauptanwendungsfall von Wärmepumpen dar. Das Kältemittel wird in einem geschlossenen Kreislauf geführt. Es wird von einem Verdichter angesaugt, verdichtet und dem Verflüssiger zugeführt. Der Verflüssiger ist ein Wärmeübertrager in dem die Verflüssigungswärme an ein Fluid – zum Beispiel an einen Warmwasserkreis oder an die Raumluft – abgegeben wird. Das verflüssigte Kältemittel wird dann zu einer Entspannungseinrichtung geführt (Kapillarrohr, thermisches oder elektronisches Expansionsventil). Durch die adiabate Entspannung wird das Kältemittel abgekühlt. Der Saugdruck wird durch die Entspannungseinrichtung in Kombination mit der Förderleistung des Verdichters in der Wärmepumpe so eingestellt, dass die Sattdampftemperatur des Kältemittels unterhalb der Umgebungstemperatur liegt. In dem Verdampfer wird somit Wärme von der Umgebung an das Kältemittel übertragen und führt zum Verdampfen des Kältemittels. Als Wärmequelle kann die Umgebungsluft oder ein Solekreis genutzt werden, der die Wärme aus dem Erdreich aufnimmt. Das verdampfte Kältemittel wird dann von dem Verdichter angesaugt. Aus dem oben beschriebenen Beispiel ist ersichtlich, dass durch Einsatz der elektrisch betriebenen Wärmepumpe bei dem vorausgesetzten Temperaturniveau kein wesentlich höherer thermischer Wirkungsgrad gegenüber der konventionellen Direktbeheizung möglich ist. Das Verhältnis verbessert sich zugunsten der elektrisch angetriebenen Wärmepumpe, wenn Abwärme auf hohem Temperaturniveau als untere Wärmequelle genutzt werden kann oder die Geothermie auf hohem Temperaturniveau unter Verwendung eines geeigneten Erdwärmekollektors genutzt werden kann.

Wärmepumpe mit Öl- oder Gasmotorantrieb

Ein deutlich höherer thermischer Wirkungsgrad kann erreicht werden, wenn die Primärenergie als Gas oder Öl in einem Motor zur Erzeugung technischer Arbeit zum direkten Antrieb des Wärmepumpenverdichters genutzt werden kann. Bei einem exergetischen Wirkungsgrad des Motors von 35 % und einer Nutzung der Motorabwärme zu 90 % kann ein gesamtthermischer Wirkungsgrad von 1,8 erzielt werden. Allerdings muss der erhebliche Mehraufwand gegenüber der direkten Beheizung berücksichtigt werden der durch wesentlich höhere Investitionen und Wartungsaufwand begründet ist. Es gibt jedoch bereits Gaswärmepumpen am Markt (ab 20 kW Heiz-/Kühlleistung aufwärts), welche mit Service-Intervallen von 10.000 Stunden (übliche Wartungsarbeiten für Motor) und alle 30.000 Betriebsstunden für den Ölwechsel auskommen und so längere Wartungsintervalle haben als Kesselanlagen. Zusätzlich ist zu bemerken, dass bestimmte Hersteller von motorgetriebenen Gaswärmepumpen diese in Serienproduktion herstellen, welche in Europa auf Lebensdauern von mehr als 80.000 Betriebsstunden kommen. Dies ist der Fall aufgrund des ausgeklügelten Motorenmanagements, der niedrigen Drehzahlen und der optimierten Geräteprozesse.

Detaillierte Beschreibung von Wärmepumpen zur Gebäudebeheizung

Geschichte

1968: Erstes Wärmepumpen-Zentralgerät in Deutschland von Klemens Oskar Waterkotte
  • 1824 veröffentlichte der Franzose Carnot Grundsätze zur Wärmepumpe.
  • 1834 baute der Amerikaner Jacob Perkins die erste Kompressionskältemaschine mit dem Arbeitsmittel Diethylether. Allerdings neigte dieses Arbeitsmittel dazu, in Verbindung mit Luft zu explodieren. Dieser Umstand erschwerte den damals geplanten Einsatz dieser Geräte auf Schiffen.[7]
  • 1852 konnte Lord Kelvin nachweisen, dass Kältemaschinen auch zum Heizen verwendet werden können. Außerdem konnte er zeigen, dass zum Heizen mittels Wärmepumpe weniger Primärenergie benötigt wird als zum direkten Heizen, weil die von der Wärmepumpe aufgenommene Wärmeenergie aus der Umgebung (Luft, Wasser oder Erde) stammte und daher einen Energiegewinn brachte.
  • 1857 errichtete und betrieb die Saline Ebensee, Oberösterreich, eine wirtschaftliche Soleverdampfung nach dem Funktionsprinzip eines Kühlschranks. Dabei diente die Wärmepumpe – nach einem Entwurf von Peter von Rittinger – zur Salzgewinnung.[8]
  • 1860–1870 wurden Kompressionskältemaschinen und Absorptionskältemaschinen intensiv erforscht. Zunächst dienten die gebauten Kältemaschinen der Eisherstellung. Erst später wurde mit den Kältemaschinen auch direkt gekühlt. Verwendung fanden die Kältemaschinen vor allem in Bier-Brauereien und anderen Lebensmittel-Industrien.
  • 1871: Der Amerikaner John Gorrie erhält ein US-Patent[9] auf seine Eismaschine, die er auf der Grundlage des Kühlgerätes von Jacob Perkins entwickelt hatte. Anlass für seine Entwicklungen war die gewünschte Kühlung von Krankenzimmern während einer damaligen Gelbfieberepidemie.
  • 1912: Der schweizerische Ingenieur Heinrich Zoelly erhält ein Patent auf eine elektrisch angetriebene Wärmepumpe mit einem umgekehrt zu einer Kompressionskältemaschine funktionierenden Kreisprozess, der die Wärme dem Boden entnimmt.[10]
  • Nach dem Ersten Weltkrieg begann der Siegeszug des Kühlschrankes in Privathaushalten vorwiegend in den vom Krieg verschonten USA.
  • 1919: Durch die Erfahrungen der Versorgungsknappheit mit Brennstoffen nach dem Ersten Weltkrieg kam in Ländern wie der Schweiz die Diskussion zum Einsatz von Wärmepumpen auf. Zur ersten Umsetzung vergehen fast 20 Jahre.
  • Beginnend in den 1920er Jahren werden in den USA Klimaanlagen dezidiert auch mit Heizfunktionen konzipiert und beworben. Die Leistungszahl dieser Anlagen im Wärmepumpenbetrieb ist bescheiden.
  • 1929 – Weltwirtschaftskrise. Es wurde versucht, wirtschaftlich sehr rentable Anlagen zu errichten.
  • 1938: Die ersten größeren Wärmepumpenanlagen zur Beheizung des Zürcher Rathaus mit der Wärme der Limmat werden in Betrieb genommen. 1942/1943 folgen Gebäude der Kantonalen Verwaltung in der Stadt Zürich[11]
  • 1945: Die erste erdgekoppelte Wärmepumpe ging in den USA in Betrieb.
  • 1968: Das erste erdgekoppelte Wärmepumpen-System mit Niedertemperatur-Fußboden-Flächenheizung unter Verwendung von bifilar verlegten Heizrohren aus thermoplastischem Kunststoff wurde in Deutschland durch seinen Entwickler Klemens Oskar Waterkotte in Betrieb genommen.[12]
  • 1978: Das Gesetz zur Förderung der Modernisierung von Wohnungen und zur Einsparung von Heizenergie begünstigt den Einbau von Wärmepumpen.
  • 1981: Eine Wärmepumpe mit Zweitakt-Erdgasmotor mit 2400 kW Nutzwärme kommt in Deutschland zum Einsatz. Der Erdgasmotor besitzt eine Leistung von 1300 kW. Die Leistungszahl beträgt 3,8. Circa 350 verbrennungsmotorgetriebene Wärmepumpen sind bereits im Einsatz.[13]
  • 2015 wurde erstmals ein Kühlschrank vorgestellt, der den magnetokalorischen Effekt nutzt. Neben einem praktisch lautlosen Betrieb ermöglicht dieser Kühlschrank Energieeinsparungen von rund 35 % gegenüber herkömmlichen Kühlschränken mit Kompressor-Wärmepumpen.[14]
