StEG – Duplex

StEG – Duplex / StEG – Zinnwald / StEG I 169 / StEG II 14 / StEG III 1051

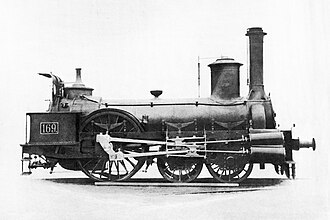

StEG DUPLEX
StEG DUPLEX
Nummerierung: StEG I 169
StEG II 14
StEG III 1051
Anzahl: 1
Hersteller: StEG
Baujahr(e): 1862
Ausmusterung: 1904
Achsformel: 2A n4
Spurweite: 1435 mm (Normalspur)
Länge über Puffer: 8.370 mm
Höhe: 4.653 mm
Breite: 2,819 mm
Gesamtradstand: 3.479 mm
Leermasse: 29,6 t
Dienstmasse: 32,2 t
Reibungsmasse: 12,5 t
Treibraddurchmesser: 2.055 mm
Laufraddurchmesser: 1.264 mm
Zylinderanzahl: 4
Zylinderdurchmesser: 270 mm
Kolbenhub: 632 mm
Kesselüberdruck: 8,0 atü
Anzahl der Heizrohre: 160
Heizrohrlänge: 4.429 mm
Rostfläche: 1,4 m²
Strahlungsheizfläche: 7,8 m²
Rohrheizfläche: 117,2 m²
Verdampfungsheizfläche: 125,0 m²

Die StEG – Duplex war eine Schnellzug-Schlepptenderlokomotive der Staats-Eisenbahn-Gesellschaft (StEG) Österreich-Ungarns.

Diese Lokomotive besaß vier Zylinder, die um 180° versetzt auf die Treibachse wirkten, sodass ohne Gegengewichte die Schwankungen der Maschine gering gehalten werden konnten. Dieses System wurde von John Haswell erdacht, 1862 bei der letzten Lokomotive einer zwölf Stück umfassenden Lieferung an die StEG (StEG I 158–169) realisiert und auf der im selben Jahr stattgefundenen Weltausstellung in London präsentiert.

Um die Wirksamkeit der Anordnung zu testen, wurde die Maschine an den Laufrädern fixiert und an Ketten so angehoben, dass ihre Treibräder in der Luft hingen. So aufgehängt wurde sie in Gang gesetzt, wobei sich die Räder mit ca. 400 Umdrehungen in der Minute drehten, was einer Geschwindigkeit von nahezu 160 km/h entspricht. Dabei entstanden nur geringfügige Schwankungen. Eine andere Lokomotive mit herkömmlichem Antrieb, die genauso aufgehängt worden war, zeigte hingegen bei 70 km/h bereits solche Schwankungen, dass der Versuch abgebrochen werden musste.

In der Praxis stellte sich heraus, dass die Lokomotive bei Geschwindigkeiten über 90 km/h auf geraden Strecken einen merkbar ruhigeren Lauf aufwies als die anderen Maschinen derselben Bauart. Allerdings war die Gangart wegen der großen Überhänge an beiden Enden nicht so ruhig, wie man erhofft hatte. Da sie außerdem für schwere Züge zu schwach war, erfolgte keine Nachbestellung.

Bei der Lieferung erhielt die Lokomotive die Betriebsnummer 169, im zweiten Schema der StEG die Nummer 14 und schließlich im dritten Schema die Bezeichnung 1051. Ihr Name wurde von DUPLEX auf ZINNWALD geändert. Sie wurde 1904 ausgemustert.

Literatur

  •  Lokomotiv-Typen der k.k. landesbef. Maschinen-Fabrik in Wien der priv. österreichisch-ungarischen Staats-Eisenbahn-Gesellschaft. M. Engel & Sohn, k.k. Hof-Buchdruckerei und Hof-Lithographie, Wien 1888.
  •  Karl Gölsdorf: Lokomotivbau in Alt-Österreich 1837–1918. Verlag Slezak, Wien 1978, ISBN 3-900134-40-5.
