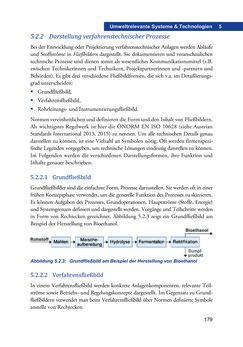

Seite - 179 - in Umwelt- und Bioressourcenmanagement für eine nachhaltige Zukunftsgestaltung

179 Umweltrelevante Systeme & Technologien 5 5.2.2 Darstellung verfahrenstechnischer Prozesse Bei der Entwicklung oder Projektierung verfahrenstechnischer Anlagen werden Abläufe und Stoffströme in Fließbildern dargestellt. Sie dokumentieren und veranschaulichen technische Prozesse und dienen somit als wesentliches Kommunikationsmittel (z.B. zwischen Technikerinnen und Technikern, Projektpartnerinnen und -partnern und Behörden). Es gibt drei verschiedene Fließbildformen, die sich v.a. im Detaillierungs- grad unterscheiden:  Grundfließbild,  Verfahrensfließbild,  Rohrleitungs- und Instrumentierungsfließbild. Normen vereinheitlichen und definieren die Form und den Inhalt von Fließbildern. Als wichtigstes Regelwerk ist hier die ÖNORM EN ISO 10628 (siehe Austrian Standards International 2013, 2015) zu nennen. Um alle technischen Details genau darstellen zu können, ist eine Vielzahl an Symbolen nötig. Oft werden firmenspezi- fische Legenden vorgegeben, um technische Lösungen eindeutig darstellen zu können. Im Folgenden werden die verschiedenen Darstellungsformen, ihre Funktion und Inhalte genauer beschrieben. 5.2.2.1 Grundfließbild Grundfließbilder sind die einfachste Form, Prozesse darzustellen. Sie werden oft in einer frühen Konzeptphase verwendet, um die generelle Funktion des Prozesses zu skizzieren. Es können Aufgaben des Prozesses, Grundoperationen, Hauptströme (Stoffe, Energie) und Systemgrenzen definiert und dargestellt werden. Vorgänge und Teilschritte werden in Form von Rechtecken gezeichnet. Abbildung 5.2.3 zeigt ein Grundfließbild am Beispiel der Herstellung von Bioethanol. Abbildung 5.2.3: Grundfließbild am Beispiel der Herstellung von Bioethanol 5.2.2.2 Verfahrensfließbild In einem Verfahrensfließbild werden konkrete Anlagenkomponenten, relevante Teil- ströme sowie Betriebs- und Regelungskonzepte dargestellt. Im Gegensatz zu Grund- fließbildern verwendet man beim Verfahrensfließbild über Normen definierte Symbole anstelle von Rechtecken.
