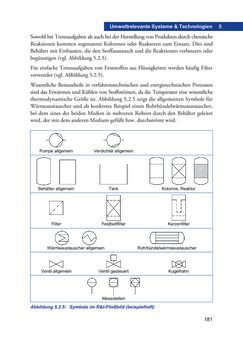

181 Umweltrelevante Systeme & Technologien 5 Sowohl bei Trennaufgaben als auch bei der Herstellung von Produkten durch chemische Reaktionen kommen sogenannte Kolonnen oder Reaktoren zum Einsatz. Dies sind Behälter mit Einbauten, die den Stoffaustausch und die Reaktionen verbessern oder begünstigen (vgl. Abbildung 5.2.5). Für einfache Trennaufgaben von Feststoffen aus Flüssigkeiten werden häufig Filter verwendet (vgl. Abbildung 5.2.5). Wesentliche Bestandteile in verfahrenstechnischen und energietechnischen Prozessen sind das Erwärmen und Kühlen von Stoffströmen, da die Temperatur eine wesentliche thermodynamische Größe ist. Abbildung 5.2.5 zeigt die allgemeinen Symbole für Wärmeaustauscher und als konkretes Beispiel einen Rohrbündelwärmeaustauscher, bei dem eines der beiden Medien in mehreren Rohren durch den Behälter geleitet wird, der mit dem anderen Medium gefüllt bzw. durchströmt wird. Pumpe allgemein Verdichter allgemein Behälter allgemein Tank Kolonne, Reaktor Filter Festbettfilter Kerzenfilter Wärmeaustauscher allgemein Rohrbündelwärmeaustauscher Ventil allgemein Ventil gesteuert Kugelhahn Messstellen Abbildung 5.2.5: Symbole im R&I-Fließbild (beispielhaft)
