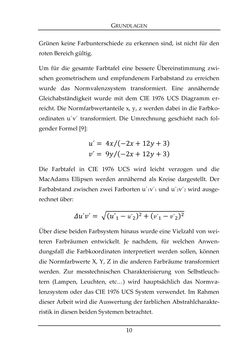

Image of the Page - 10 -
Text of the Page - 10 -
GRUNDLAGEN
10
GrĂźnen keine Farbunterschiede zu erkennen sind, ist nicht fĂźr den
roten Bereich gĂźltig.
Um fĂźr die gesamte Farbtafel eine bessere Ăbereinstimmung zwi-
schen geometrischem und empfundenem Farbabstand zu erreichen
wurde das Normvalenzsystem transformiert. Eine annähernde
Gleichabständigkeit wurde mit dem CIE 1976 UCS Diagramm er-
reicht. Die Normfarbwertanteile x, y, z werden dabei in die Farbko-
ordinaten u´v´ transformiert. Die Umrechnung geschieht nach fol-
gender Formel [9]:
(
)â
(
)â
Die Farbtafel in CIE 1976 UCS wird leicht verzogen und die
MacAdams Ellipsen werden annähernd als Kreise dargestellt. Der
Farbabstand zwischen zwei Farborten u´1v´1 und u´2v´2 wird ausge-
rechnet Ăźber:
â( ) ( )
Ăber diese beiden Farbsystem hinaus wurde eine Vielzahl von wei-
teren Farbräumen entwickelt. Je nachdem, fßr welchen Anwen-
dungsfall die Farbkoordinaten interpretiert werden sollen, kĂśnnen
die Normfarbwerte X, Y, Z in die anderen Farbräume transformiert
werden. Zur messtechnischen Charakterisierung von Selbstleuch-
tern (Lampen, Leuchten, etcâŚ) wird hauptsächlich das Normva-
lenzsystem oder das CIE 1976 UCS System verwendet. Im Rahmen
dieser Arbeit wird die Auswertung der farblichen Abstrahlcharakte-
ristik in diesen beiden Systemen betrachtet.
