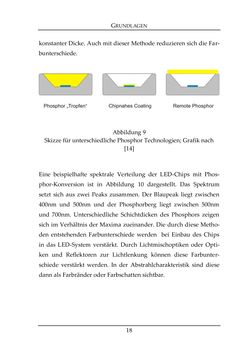

GRUNDLAGEN 18 konstanter Dicke. Auch mit dieser Methode reduzieren sich die Far- bunterschiede. Abbildung 9 Skizze für unterschiedliche Phosphor Technologien; Grafik nach [14] Eine beispielhafte spektrale Verteilung der LED-Chips mit Phos- phor-Konversion ist in Abbildung 10 dargestellt. Das Spektrum setzt sich aus zwei Peaks zusammen. Der Blaupeak liegt zwischen 400nm und 500nm und der Phosphorberg liegt zwischen 500nm und 700nm. Unterschiedliche Schichtdicken des Phosphors zeigen sich im Verhältnis der Maxima zueinander. Die durch diese Metho- den entstehenden Farbunterschiede werden bei Einbau des Chips in das LED-System verstärkt. Durch Lichtmischoptiken oder Opti- ken und Reflektoren zur Lichtlenkung können diese Farbunter- schiede verstärkt werden. In der Abstrahlcharakteristik sind diese dann als Farbränder oder Farbschatten sichtbar.
