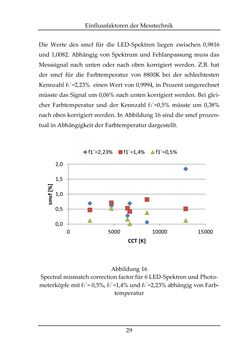

Einflussfaktoren der Messtechnik 29 Die Werte des smcf für die LED-Spektren liegen zwischen 0,9816 und 1,0082. Abhängig von Spektrum und Fehlanpassung muss das Messsignal nach unten oder nach oben korrigiert werden. Z.B. hat der smcf für die Farbtemperatur von 8800K bei der schlechtesten Kennzahl f1´=2,23% einen Wert von 0,9994, in Prozent umgerechnet müsste das Signal um 0,06% nach unten korrigiert werden. Bei glei- cher Farbtemperatur und der Kennzahl f1´=0,5% müsste um 0,38% nach oben korrigiert werden. In Abbildung 16 sind die smcf prozen- tual in Abhängigkeit der Farbtemperatur dargestellt. Abbildung 16 Spectral mismatch correction factor für 6 LED-Spektren und Photo- meterköpfe mit f1´= 0,5%, f1´=1,4% und f1´=2,23% abhängig von Farb- temperatur 0,0 0,5 1,0 1,5 2,0 0 5000 10000 15000 CCT [K] f1´=2,23% f1´=1,4% f1´=0,5%
