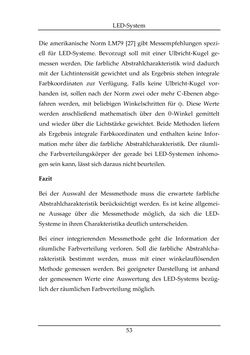

Page - 53 - in Farbmessung an LED-Systemen

LED-System 53 Die amerikanische Norm LM79 [27] gibt Messempfehlungen spezi- ell für LED-Systeme. Bevorzugt soll mit einer Ulbricht-Kugel ge- messen werden. Die farbliche Abstrahlcharakteristik wird dadurch mit der Lichtintensität gewichtet und als Ergebnis stehen integrale Farbkoordinaten zur Verfügung. Falls keine Ulbricht-Kugel vor- handen ist, sollen nach der Norm zwei oder mehr C-Ebenen abge- fahren werden, mit beliebigen Winkelschritten für φ. Diese Werte werden anschließend mathematisch über den θ-Winkel gemittelt und wieder über die Lichtstärke gewichtet. Beide Methoden liefern als Ergebnis integrale Farbkoordinaten und enthalten keine Infor- mation mehr über die farbliche Abstrahlcharakteristik. Der räumli- che Farbverteilungskörper der gerade bei LED-Systemen inhomo- gen sein kann, lässt sich daraus nicht beurteilen. Fazit Bei der Auswahl der Messmethode muss die erwartete farbliche Abstrahlcharakteristik berücksichtigt werden. Es ist keine allgemei- ne Aussage über die Messmethode möglich, da sich die LED- Systeme in ihren Charakteristika deutlich unterscheiden. Bei einer integrierenden Messmethode geht die Information der räumliche Farbverteilung verloren. Soll die farbliche Abstrahlcha- rakteristik bestimmt werden, muss mit einer winkelauflösenden Methode gemessen werden. Bei geeigneter Darstellung ist anhand der gemessenen Werte eine Auswertung des LED-Systems bezüg- lich der räumlichen Farbverteilung möglich.
