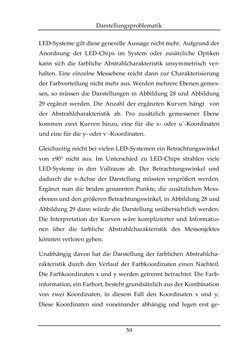

Page - 59 - in Farbmessung an LED-Systemen

Darstellungsproblematik 59 LED-Systeme gilt diese generelle Aussage nicht mehr. Aufgrund der Anordnung der LED-Chips im System oder zusätzliche Optiken kann sich die farbliche Abstrahlcharakteristik unsymmetrisch ver- halten. Eine einzelne Messebene reicht dann zur Charakterisierung der Farbverteilung nicht mehr aus. Werden mehrere Ebenen gemes- sen, so müssen die Darstellungen in Abbildung 28 und Abbildung 29 ergänzt werden. Die Anzahl der ergänzten Kurven hängt von der Abstrahlcharakteristik ab. Pro zusätzlich gemessener Ebene kommen zwei Kurven hinzu, eine für die x- oder u´-Koordinaten und eine für die y- oder v´-Koordinaten. Gleichzeitig reicht bei vielen LED-Systemen ein Betrachtungswinkel von ±90° nicht aus. Im Unterschied zu LED-Chips strahlen viele LED-Systeme in den Vollraum ab. Der Betrachtungswinkel und dadurch die x-Achse der Darstellung müssten vergrößert werden. Ergänzt man die beiden genannten Punkte, die zusätzlichen Mess- ebenen und den größeren Betrachtungswinkel, in Abbildung 28 und Abbildung 29 dann würde die Darstellung unübersichtlich werden. Die Interpretation der Kurven wäre komplizierter und Informatio- nen über die farbliche Abstrahlcharakteristik des Messonjektes könnten verloren gehen. Unabhängig davon hat die Darstellung der farblichen Abstrahlcha- rakteristik durch den Verlauf der Farbkoordinaten einen Nachteil. Die Farbkoordinaten x und y werden getrennt betrachtet. Die Farb- information, ein Farbort, besteht grundsätzlich aus der Kombination von zwei Koordinaten, in diesem Fall den Koordinaten x und y. Diese Koordinaten sind voneinander abhängig und legen erst ge-
