Page - 64 - in Farbmessung an LED-Systemen

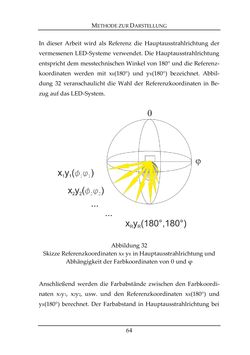

METHODE ZUR DARSTELLUNG 64 In dieser Arbeit wird als Referenz die Hauptausstrahlrichtung der vermessenen LED-Systeme verwendet. Die Hauptausstrahlrichtung entspricht dem messtechnischen Winkel von 180° und die Referenz- koordinaten werden mit xR(180°) und yR(180°) bezeichnet. Abbil- dung 32 veranschaulicht die Wahl der Referenzkoordinaten in Be- zug auf das LED-System. Abbildung 32 Skizze Referenzkoordinaten xR yR in Hauptausstrahlrichtung und Abhängigkeit der Farbkoordinaten von θ und ϕ Anschließend werden die Farbabstände zwischen den Farbkoordi- naten x1y1, x2y2, usw. und den Referenzkoordinaten xR(180°) und yR(180°) berechnet. Der Farbabstand in Hauptausstrahlrichtung bei
