Page - 66 - in Farbmessung an LED-Systemen

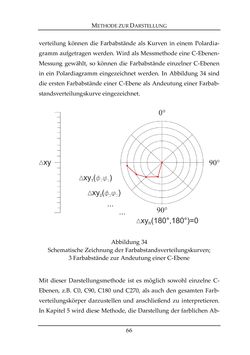

METHODE ZUR DARSTELLUNG 66 verteilung können die Farbabstände als Kurven in einem Polardia- gramm aufgetragen werden. Wird als Messmethode eine C-Ebenen- Messung gewählt, so können die Farbabstände einzelner C-Ebenen in ein Polardiagramm eingezeichnet werden. In Abbildung 34 sind die ersten Farbabstände einer C-Ebene als Andeutung einer Farbab- standsverteilungskurve eingezeichnet. Abbildung 34 Schematische Zeichnung der Farbabstandsverteilungskurven; 3 Farbabstände zur Andeutung einer C-Ebene Mit dieser Darstellungsmethode ist es möglich sowohl einzelne C- Ebenen, z.B. C0, C90, C180 und C270, als auch den gesamten Farb- verteilungskörper darzustellen und anschließend zu interpretieren. In Kapitel 5 wird diese Methode, die Darstellung der farblichen Ab-
