Page - 85 - in Farbmessung an LED-Systemen

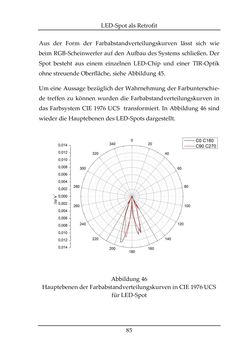

LED-Spot als Retrofit 85 Aus der Form der Farbabstandverteilungskurven lässt sich wie beim RGB-Scheinwerfer auf den Aufbau des Systems schließen. Der Spot besteht aus einem einzelnen LED-Chip und einer TIR-Optik ohne streuende Oberfläche, siehe Abbildung 45. Um eine Aussage bezüglich der Wahrnehmung der Farbunterschie- de treffen zu können wurden die Farbabstandverteilungskurven in das Farbsystem CIE 1976 UCS transformiert. In Abbildung 46 sind wieder die Hauptebenen des LED-Spots dargestellt. Abbildung 46 Hauptebenen der Farbabstandverteilungskurven in CIE 1976 UCS für LED-Spot
