4π – Strahler als Retrofit
89

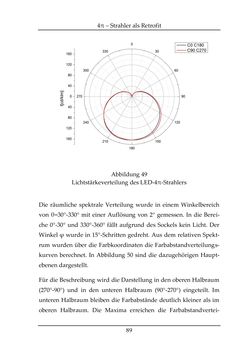

Abbildung 49
Lichtstärkeverteilung des LED-4π-Strahlers
Die räumliche spektrale Verteilung wurde in einem Winkelbereich
von θ=30°-330° mit einer Auflösung von 2° gemessen. In die Berei-
che 0°-30° und 330°-360° fällt aufgrund des Sockels kein Licht. Der
Winkel ϕ wurde in 15°-Schritten gedreht. Aus dem relativen Spekt-
rum wurden ĂĽber die Farbkoordinaten die Farbabstandverteilungs-
kurven berechnet. In Abbildung 50 sind die dazugehörigen Haupt-
ebenen dargestellt.
FĂĽr die Beschreibung wird die Darstellung in den oberen Halbraum
(270°-90°) und in den unteren Halbraum (90°-270°) eingeteilt. Im
unteren Halbraum bleiben die Farbabstände deutlich kleiner als im
oberen Halbraum. Die Maxima erreichen die Farbabstandvertei-
