Page - 96 - in Farbmessung an LED-Systemen

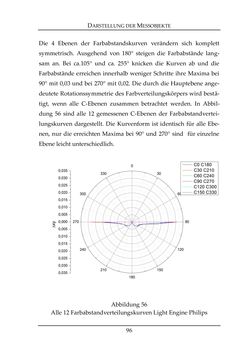

DARSTELLUNG DER MESSOBJEKTE 96 Die 4 Ebenen der Farbabstandskurven verändern sich komplett symmetrisch. Ausgehend von 180° steigen die Farbabstände lang- sam an. Bei ca.105° und ca. 255° knicken die Kurven ab und die Farbabstände erreichen innerhalb weniger Schritte ihre Maxima bei 90° mit 0,03 und bei 270° mit 0,02. Die durch die Hauptebene ange- deutete Rotationssymmetrie des Farbverteilungskörpers wird bestä- tigt, wenn alle C-Ebenen zusammen betrachtet werden. In Abbil- dung 56 sind alle 12 gemessenen C-Ebenen der Farbabstandvertei- lungskurven dargestellt. Die Kurvenform ist identisch für alle Ebe- nen, nur die erreichten Maxima bei 90° und 270° sind für einzelne Ebene leicht unterschiedlich. Abbildung 56 Alle 12 Farbabstandverteilungskurven Light Engine Philips
