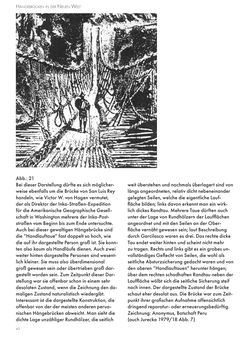

43 hängeBrücken in der neuen Welt Abb.: 21 Bei dieser Darstellung dürfte es sich möglicher- weise ebenfalls um die Brücke von San Luis Rey handeln, wie Victor W. von Hagen vermutet, der als Direktor der Inka-Straßen-Expedition für die Amerikanische Geographische Gesell- schaft in Washington mehrere der Inka-Post- straßen vom Beginn bis zum Ende untersuchte. Auch bei dieser gewaltigen Hängebrücke sind die “Handlauftaue“ fast doppelt so hoch, wie die auf ihr dargestellte Person groß ist. Sie konn- ten also kaum als Handläufe dienen. Auch zwei weiter hinten dargestellte Personen sind wesent- lich kleiner. Sie muss also überdimensional groß gewesen sein oder übertrieben groß dar- gestellt worden sein. Zum Zeitpunkt dieser Dar- stellung war sie offenbar schon in einem sehr desolaten Zustand, wenn die Zeichnung den da- maligen Zustand naturalistisch wiedergibt. Interessant ist die dargestellte Konstruktion, die offenbar von der der meisten anderen perua- nischen Hängebrücken abweicht. Man sieht die dichte Lage unzähliger Rundhölzer, die seitlich weit überstehen und nochmals überlagert sind von längs angeordneten, relativ dicht nebeneinander gelegten Seilen, welche die eigentliche Lauf- fläche bilden; links davon erkennt man ein wirk- lich dickes Randtau. Mehrere Taue dürften auch unter der Lage von Rundhölzern der Laufflächen angeordnet und mit den Seilen an der Ober- fläche vernäht gewesen sein; laut Beschreibung durch Garcilasco waren es drei. Das rechte dicke Tau endet weiter hinten und scheint nicht mehr zu tragen. Rechts und links gibt es ein grobes un- vollständiges Geflecht von Seilen, die wohl als seitliche Absturzsicherung gedacht waren und von den oberen “Handlauftauen“ herunter hängen; über dem rechten schadhaften Randtau neben der Lauffläche wölbt sich die seitliche Sicherung steif nach innen. Der dargestellte Zustand der Brücke schaut eher desolat aus. Die Brücke war zum Zeit- punkt ihrer grafischen Aufnahme offensichtlich dringend reparatur- oder erneuerungsbedürftig. Zeichnung: Anonymus, Botschaft Peru (auch Jurecka 1979/18 Abb. 7)
