Page - 218 - in Frühe Brücken - Zug- oder druckbeanspruchte Konstruktionen, kreative, innovative und interessante Brücken

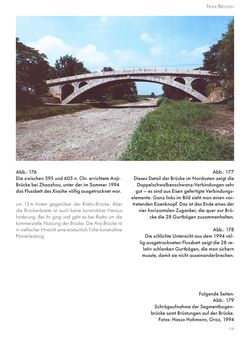

218 Frühe Brücken Abb.: 176 Die zwischen 595 und 605 n. Chr. errichtete Anji- Brücke bei Zhaozhou, unter der im Sommer 1994 das Flussbett des Xiaohe völlig ausgetrocknet war. um 13 m hinten gegenüber der Rialto-Brücke. Aber die Brückenbreite ist auch keine konstruktive Heraus- forderung. Bei ihr ging und geht es bei Rialto um die kommerzielle Nutzung der Brücke. Die Anji-Brücke ist in vielfacher Hinsicht eine erstaunlich frühe konstruktive Pionierleistung. Abb.: 177 Dieses Detail der Brücke im Nordosten zeigt die Doppelschwalbenschwanz-Verbindungen sehr gut – es sind aus Eisen gefertigte Verbindungs- elemente. Ganz links im Bild sieht man einen vor- tretenden Eisenknopf. Das ist das Ende eines der vier horizontalen Zuganker, die quer zur Brü- cke die 28 Gurtbögen zusammenhalten. Abb.: 178 Die schlichte Untersicht aus dem 1994 völ- lig ausgetrockneten Flussbett zeigt die 28 re- lativ schlanken Gurtbögen, die man sichern musste, damit sie nicht auseinanderbrechen. Folgende Seiten: Abb.: 179 Schrägaufnahme der Segmentbogen- brücke samt Brüstungen auf der Brücke. Fotos: Hasso Hohmann, Graz, 1994
