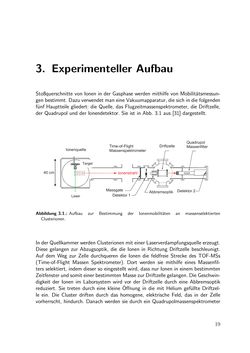

3. Experimenteller Aufbau Stoßquerschnitte von Ionen in der Gasphase werden mithilfe von Mobilita¨tsmessun- gen bestimmt. Dazu verwendet man eine Vakuumapparatur, die sich in die folgenden fu¨nf Hauptteile gliedert: die Quelle, das Flugzeitmassenspektrometer, die Driftzelle, der Quadrupol und der Ionendetektor. Sie ist in Abb. 3.1 aus [31] dargestellt. Quadrupole MassFilter DriftCellTime-of-Flight MassSpectrometer IonBeam Detector 1 Massgate Detector 2Deceleration Lens IonSource Laser Target Ionenquelle Time-of-Flight Massenspektrometer s t Detektor1 Abbrems ptik t kt r 2 Driftzelle Quadrupol Massenfilter enstrahl40 cm Abbildung 3.1.: Aufbau zur Bestimmung der Ionenmobilita¨ten an massenselektierten Clusterionen. In der Quellkammer werden Clusterionen mit einer Laserverdampfungsquelle erzeugt. Diese gelangen zur Abzugsoptik, die die Ionen in Richtung Driftzelle beschleunigt. Auf dem Weg zur Zelle durchqueren die Ionen die feldfreie Strecke des TOF-MSs (Time-of-Flight Massen Spektrometer). Dort werden sie mithilfe eines Massenfil- ters selektiert, indem dieser so eingestellt wird, dass nur Ionen in einem bestimmten Zeitfenster und somit einer bestimmten Masse zur Driftzelle gelangen. Die Geschwin- digkeit der Ionen im Laborsystem wird vor der Driftzelle durch eine Abbremsoptik reduziert. Sie treten durch eine kleine O¨ffnung in die mit Helium gefu¨llte Driftzel- le ein. Die Cluster driften durch das homogene, elektrische Feld, das in der Zelle vorherrscht, hindurch. Danach werden sie durch ein Quadrupolmassenspektrometer 19
