Page - 93 - in Strukturaufklärung durch Mobilitätsmessungen an massenselektierten Clusterionen in der Gasphase

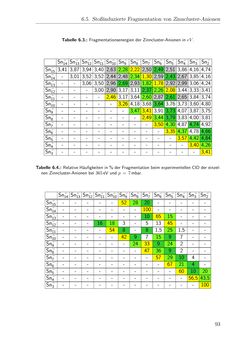

6.5. Stoßinduzierte Fragmentation von Zinncluster-Anionen Tabelle 6.3.: Fragmentationsenergien der Zinncluster-Anionen in eV . Sn–14 Sn – 13 Sn – 12 Sn – 11 Sn – 10 Sn – 9 Sn – 8 Sn – 7 Sn – 6 Sn – 5 Sn – 4 Sn – 3 Sn – 2 Sn–15 3,41 3,87 3,94 3,40 2,63 2,28 2,22 2,50 2,49 2,51 3,86 4,16 4,74 Sn–14 - 3,01 3,52 3,52 2,44 2,48 2,34 1,30 2,59 2,43 2,67 3,85 4,16 Sn–13 - - 3,06 3,50 2,96 2,69 2,93 1,82 1,78 2,92 2,99 3,06 4,24 Sn–12 - - - 3,00 2,90 3,17 3,11 2,37 2,26 2,08 3,44 3,33 3,41 Sn–11 - - - - 2,46 3,17 3,64 2,60 2,87 2,61 2,65 3,84 3,74 Sn–10 - - - - - 3,26 4,18 3,68 3,64 3,76 3,73 3,60 4,80 Sn–9 - - - - - - 3,47 3,41 3,91 3,73 4,07 3,87 3,75 Sn–8 - - - - - - - 2,49 3,44 3,79 3,83 4,00 3,81 Sn–7 - - - - - - - - 3,50 4,30 4,87 4,74 4,92 Sn–6 - - - - - - - - - 3,35 4,37 4,78 4,66 Sn–5 - - - - - - - - - - 3,57 4,42 4,84 Sn–4 - - - - - - - - - - - 3,40 4,26 Sn–3 - - - - - - - - - - - - 3,41 Tabelle 6.4.: Relative Ha¨ufigkeiten in % der Fragmentation beim experimentellen CID der einzel- nen Zinncluster-Anionen bei 365eV und p= 7mbar. Sn–14 Sn – 13 Sn – 12 Sn – 11 Sn – 10 Sn – 9 Sn – 8 Sn – 7 Sn – 6 Sn – 5 Sn – 4 Sn – 3 Sn – 2 Sn–15 - - - - - 52 28 20 - - - - - Sn–14 - - - - - - - 100 - - - - - Sn–13 - - - - - - - 10 65 15 - - - Sn–12 - - - 16 18 3 - 5 13 45 - - - Sn–11 - - - - 54 8 - 8 1,5 25 1,5 - - Sn–10 - - - - - 42 9 7 15 9 7 - - Sn–9 - - - - - - 24 33 9 24 2 - - Sn–8 - - - - - - - 47 36 9 2 - - Sn–7 - - - - - - - - 57 29 10 4 - Sn–6 - - - - - - - - - 67 21 4 - Sn–5 - - - - - - - - - - 60 10 20 Sn–4 - - - - - - - - - - - 56,5 43,5 Sn–3 - - - - - - - - - - - - 100 93
