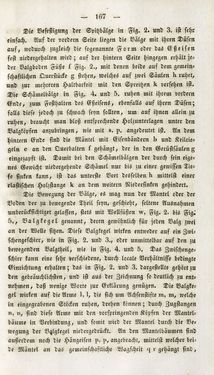

— 167 — Die Befestigung der Spitzbälge in Fig. 2. und 3. ist sehr einfach. Auf der vorder« Seite liegen die Bälge mit ihren Düsen auf, wodurch zugleich die sogenannte Form oder das Eßeisen fest niedergehalten wird; auf der hintern Seite hingegen erhält je- dcr Nalgboden Füße l Fig. 2., mit denen beide auf dem gemein- schaftlichen Querstücke F stehen, welches auf zwei Säulen li ruhet, und zur mehreren Haltbarkeit mit den Spreitzen k versehen ist. Die Schämelbälge in Fig. 4. und 5. ruhen mit ihrem vorder« Ende, zum Festhalten des Eßeiscns, ebenfalls auf ihren Düsen; falls diese jedoch ;u schwach se'.m sollten, um auf ihnen allein zu ruhen, braucht man bloß entsprechende Holzunterlagen unter den Valgkcpfcn anzubringen, wie mit «. i». angedeutet ist. An dem hintern Ende sind die Mäntel mit Eisenbändern b und Keilrie- gcln e an den Querbaltcn k gehängt, der in den Gerüstsäulcnz eingezapft ist. Damit bei den Schämelbalgcn der durch sein eige- nes Gewicht niedergehende Schämel nur bis zu einer gewissen Tie- fe sinken kann, ist das unterste Vret desselben n mittelst einer elastischen Hol;stange k an dem wcitcrn Niedersinken gehindert. Die Vewegung der Välge, es mag nun der Mantel oder der Voden der zu bewegende Theil seyn, geschieht, seltene Ausnahmen unberücksichtiget gelassen, stets mit Wellfüßcn n, Fig. 2. bis Fig^ 5,., Valgkcgel genannt, deren gewöhnlich für jeden Valg zwei an der Welle sitzen. Diese Valgtegel wirken entweder auf ein Zwi- schcngcschirr, wie in Fig. 2. und 3., oder unmittelbar auf den zu bewegenden Valgthcil, wie in Fig. 4. und 5. Das Zwischenge- schirr kann eine sehr verschiedene, durch locale Verhältnisse bedingte Einrichtung erhalten; das in Fig. 2. und 3. dargestellte gehört zu den gebräuchlichsten, und ist aus der Zeichnung so deutlich zu ent- nehmen, daß wenige Worte zur Erklärung genügen. Die Valgke- gel wirken auf die Arme l, I, die sich um Achscnstifte m, m, welche in eingegrabencn Stöcken ruhen, drehen tonnen; durch Zugstangen n, n, sind diese Anne mit den vorspringenden Köpfen der Mantel- bäume in Verbindung, und somit wird der Mantel durch die Ve« wegung der Vglgtegel niedergedrückt. An den Mantelbäumen sind außerdem noch die Hängciscn p, ^, angebracht, mittelst welcher bei- de Mäntel an das gemeinschaftliche Wagscheit <l >' gehängt sind,
