Page - 288 - in Gemeinfaßliche Darstellung der Stabeisen u. Stahlbereitung in Frischherden - in den Ländern des Vereins zur Beförderung und Unterstütztung der Industrie und Gewerbe in Innerösterreich, dem Lande ob der Enns und Salzburg

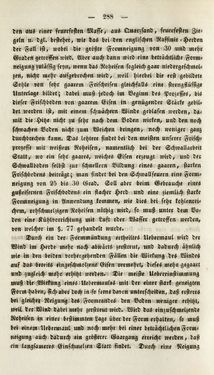

— 288 — den aus einer feuerfesten Masse, aus Quarzsand, feuerfesten Zie- geln u. dgl. bestehet, wie das bei den englischen Raffinir - Herden der Fall ist, wobei die größte Formneigung von 30 und mehr Graden getroffen wird. Aber auch dann wird eine beträchtliche Form- nelgung zulässig seyn, wenn daö Roheisen sogleich gan niedergeschmel- zen, nicht mehr aufgebrochen wird, weil hierbei die erst gebildete Sohle »on sehr gaarem Frischeisen gleichfalls eine strengftüssige "Unterlage bildet; dabei muß jedoch im Veginn des Prozesses, bis dieser Frischboden von gaarem Eisen in genügender Stärke gebil- det worden ist, mit einem schwächern Winde geblasen werden, da- mit die Hitze nicht zu sehr nach dem Voden wirken, und den noch schwachen Boden nicht zum Weichen bringen, noch weniger ganz durchbrechen kann. Das letztere findet bei den meisten unserer Frisch- prozesse mit weißem Roheisen, namentlich bei der Schwallarbeit Statt, wo ei» sehr gaares, weiches Eisen erzeugt wird, und der Schwallboden selbst zur schnellern Vildung eines gaaren, starten Frischbodens beiträgt; man findet bei den Schwallfeuern eine Form- neigung von 25 bis ,M Grad. Soll aber beim Gebrauche eines gußeisernen Frischbodens ein ftacher Herd und eine ziemlich starke Formneigung in Anwendung kommen, wie dies bei sehr tohlenrei« chem, rehschmclUgen Roheisen nöthig wird, so muß unter dem Vo- den eine Kühlvorrichtung mit Luft oder W.affu gejioffen werden, von welcher im §. 7? gehandelt wurde. ül^-,» »,,,, Durch ein der Formmündung ertheiltes Nebermaul wird der Wind im Herde mehr nach abwärts zerstreut, und dadurch ähnlich wie in den beiden vorhergehenden Fällen die Wirkung des Windes auf das bereits »ingeschmolzene Eisen vermehrt, dies«s mehr gegaatt und zugleich mehr erhitzt wilden. Die meiste Uebereinstimmung muß dle Wirkung einos Ucbermaules mit der einer stark geneigten Form haben, sich ab«r doch in so ferne davon unterscheid««, daß ersteres b«i gleicher Neigung des Formraxdes den Voden wenige» erhitzt, weil der Wind dabei mehr zerstreut wird. Wird das elnzuschmelzende Roheisen in einer bestimmten Lage über der Form erhalten, so muß bei «inem Uebermaul und noch mehr bei einer beträchtlichen Form- neigung auch dadurch ein größerer Gaargang erreicht werden, laß ein langsameres OinschmeUe» Statt findet. Durch eine Neigung
