Page - 416 - in Gemeinfaßliche Darstellung der Stabeisen u. Stahlbereitung in Frischherden - in den Ländern des Vereins zur Beförderung und Unterstütztung der Industrie und Gewerbe in Innerösterreich, dem Lande ob der Enns und Salzburg

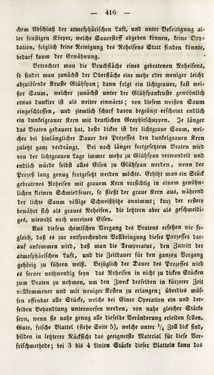

— 4l6 — chcm Abschluß der atmosphärischen Luft, und unter Beseitigung al- ler sonstigen Körper, welche Sauerstoff abgeben tonnen, keine Oru- dation, folglich teine Reinigung des Roheisens Statt finden tonnte, bedarf kaum der Erwähnung. Betrachtet man die Vruchstäche eines gebratenen Roheisens, so findet man zunächst der Oberfläche eine mehr oder weniger leicht abzulösende Kruste Glühspan; dann folgt ein lichtgrauer, fast wei- ßer Saum, welcher zunächst unter der Glühspantruste gewöhnlich etwas dunkler ist als weiter einwärts; von diesem weißen Saum eingeschlossen, und ziemlich scharf davon begränzt erscheint endlich ein duntclgrauer Kern mit deutlichen Graphilschuppen. Je länger das Braten gedauert hat, desto dicker ist der lichtgraue Saum, wel- cher bei hinlänglicher Dauer des Prozesses den tunkelgrauen Kern zuletzt ganz verdrängt. Bei noch länger fortgesetztem Braten wird von der lichtgraucn Lage immer mehr zu Glühspan verwandelt und endlich würde selbst alles Eisen zu Glühspan werden, wenn der Prozeß lang genug fortgesetzt weiden möchte. Erhitzt »r.an ein Stück gebratenes Roheisen mit grauem Kern vorsichtig in einem gewöhn- lichen kleinen Schmiedfcucr, so fließt der graue Kern aus, während der lichte Saum völlige Schweißhitze annimmt; kurz der erstere bewährt sich als graues Roheisen, die lctztern aber als geschmeidi- ges, wiewohl noch unreines Eisen. Aus diesem chemischen Vorgang des Bratens ersehen wir so- gleich, daß es zur entsprechenden Vollbringung dieses Prozesses dar- auf ankommen wird, daß man die Temperatur, den Zutritt der atmosphärischen Luft, und die Zeitdauer für den ganze« Vorgang gehörig zu führen weiß. Bezüglich der Dauer des Prozesses wird es ferner nothwendig seyn das Roheisen in nicht zu dicken Stücken zum Vraten zu nehmen, um den Zweck desselben in kürzerer Zeit vcllkommencr und mit weniger Kosten zu erlangen; überdies müs» scn offenbar alle Stücke, welche bei Einer Operation ein und der- selben Behandlung unterworfen werden, von nahe gleicher Stärke seyn, wenn sie nahe genug alle dieselbe Veränderung erleiden scllen. Gute, frische Vlattel «siehe Seite 5), welche unter '/^ Zoll dick sind, bilden in letzterer Rücksicht das geeignetste Material für diese Ver» frischmcthode; bei 3 bis 4 Linien Stärke dieser Blattet» kann das
