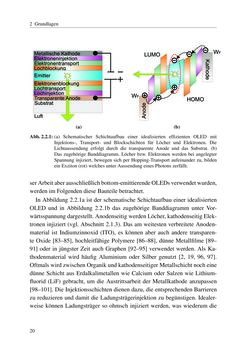

2 Grundlagen Metallische Kathode Elektroneninjektion Elektronentransport Lochblockung Luft Emitter Elektronenblockung Lochtransport Lochinjektion Transparente Anode Substrat (a) HOMO LUMO d A no e WF h K at ode WF (b) Abb.2.2.1: (a) Schematischer Schichtaufbau einer idealisierten effizienten OLED mit Injektions-, Transport- und Blockschichten für Löcher und Elektronen. Die Lichtaussendung erfolgt durch die transparente Anode und das Substrat. (b) Das zugehörigeBanddiagramm. Löcher bzw. Elektronenwerden bei angelegter Spannung injiziert, bewegen sich perHopping-Transport aufeinander zu, bilden einExziton (rot)welchesunterAussendungeinesPhotonszerfällt. serArbeitaberausschließlichbottom-emittierendeOLEDsverwendetwurden, werden imFolgendendieseBauteilebetrachtet. InAbbildung 2.2.1a ist der schematische Schichtaufbau einer idealisierten OLED und in Abbildung 2.2.1b das zugehörige Banddiagramm unter Vor- wärtsspannungdargestellt.AnodenseitigwerdenLöcher,kathodenseitigElek- tronen injiziert (vgl.Abschnitt 2.1.3).Das amweitesten verbreiteteAnoden- material ist Indiumzinnoxid (ITO), es können aber auch andere transparen- teOxide [83–85], hochleitfähige Polymere [86–88], dünneMetallfilme [89– 91] oder in jüngster Zeit auchGraphen [92–95] verwendet werden. AlsKa- thodenmaterial wird häufig Aluminium oder Silber genutzt [2, 19, 96, 97]. OftmalswirdzwischenOrganikundkathodenseitigerMetallschichtnocheine dünne Schicht aus ErdalkalimetallenwieCalciumoder Salzenwie Lithium- fluorid (LiF) gebracht, um die Austrittsarbeit derMetallkathode anzupassen [98–101].Die Injektionsschichtendienendazu, die entsprechendenBarrieren zu reduzieren und damit die Ladungsträgerinjektion zu begünstigen. Idealer- weise können Ladungsträger so ohmsch injiziert werden, waswiederum die 20
