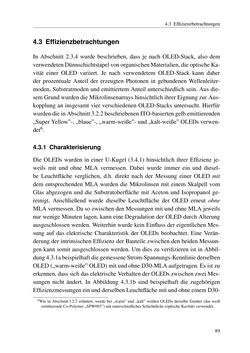

Page - 89 - in Technologien für das Lichtmanagement in organischen Leuchtdioden

4.3 Effizienzbetrachtungen 4.3 Effizienzbetrachtungen In Abschnitt 2.3.4 wurde beschrieben, dass je nach OLED-Stack, also dem verwendetenDünnschichtstapelvonorganischenMaterialien,dieoptischeKa- vität einer OLED variiert. Je nach verwendetem OLED-Stack kann daher der prozentuale Anteil der erzeugten Photonen in gebundenenWellenleiter- moden, Substratmodenund emittiertemAnteil unterschiedlich sein.Aus die- semGrundwurdendieMikrolinsenarrayshinsichtlich ihrerEignungzurAus- kopplung an insgesamt vier verschiedenenOLED-Stacks untersucht.Hierfür wurdendie inAbschnitt3.2.2beschriebenenITO-basiertengelbemittierenden „SuperYellow”-, „blaue”-, „warm-weiße”-und„kalt-weiße”OLEDsverwen- det6. 4.3.1 Charakterisierung DieOLEDswurden in einer U-Kugel (3.4.1) hinsichtlich ihrer Effizienz je- weils mit und ohne MLA vermessen. Dabei wurde immer ein und diesel- be Leuchtfläche verglichen, d.h. direkt nach der Messung einer OLED mit dem entsprechendenMLAwurden dieMikrolinsenmit einemSkalpell vom Glas abgezogen und die Substratoberflächemit Aceton und Isopropanol ge- reinigt. Anschließend wurde dieselbe Leuchtfläche der OLED erneut ohne MLAvermessen.DasozwischendenMessungenmitundohneMLAjeweils nurwenigeMinuten lagen, kanneineDegradationderOLEDdurchAlterung ausgeschlossenwerden.WeiterhinwurdekeinEinfluss der eigentlichenMes- sung auf das elektrische Charakteristik der OLEDs beobachtet. Eine Verän- derungder intrinsischenEffizienzderBauteile zwischendenbeidenMessun- gen kann somit ausgeschlossenwerden.Umdies zu verifizieren ist inAbbil- dung4.3.1abeispielhaftdiegemesseneStrom-Spannungs-Kennliniederselben OLED(„warm-weiße”OLED)mitundohneD30-MLAaufgetragen.Es istzu erkennen,dasssichdaselektrischeVerhaltenderOLEDszwischenzweiMes- sungen nicht ändert. In Abbildung 4.3.1b sind beispielhaft die zugehörigen EffizienzmessungeneinundderselbenLeuchtflächemitundohneeinemD30- 6Wie inAbschnitt3.2.2 erläutert, wurde bei „warm” und „kalt”weißenOLEDs derselbe Emitter (dasweiß emittierendeCo-Polymer„SPW093”)mitunterschiedlicherSchichtdicke (optischeKavität)verwendet. 89
