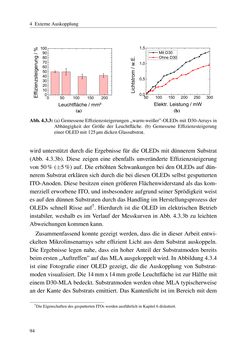

Image of the Page - 94 -
Text of the Page - 94 -
4 ExterneAuskopplung
0 50 100 150 200
0
10
20
30
40
50
60
70
80
90
100
(a) 50 100 150 200 250 300
0,0
0,5
1,0
1,5
Elektr. Leistung / mW
Mit D30
Ohne D30
(b)
Abb.4.3.3: (a)GemesseneEffizienzsteigerungen„warm-weißer”-OLEDsmitD30-Arrays in
Abhängigkeit der Größe der Leuchtfläche. (b) Gemessene Effizienzsteigerung
einerOLEDmit125μmdickenGlassubstrat.
wird unterstützt durch die Ergebnisse für dieOLEDsmit dünneremSubstrat
(Abb. 4.3.3b). Diese zeigen eine ebenfalls unveränderte Effizienzsteigerung
von50%(±5%) auf.Die erhöhtenSchwankungen bei denOLEDs auf dün-
neremSubstrat erklären sich durch die bei diesenOLEDs selbst gesputterten
ITO-Anoden.Diese besitzen einengrößerenFlächenwiderstand als das kom-
merziell erworbene ITO,und insbesondere aufgrund seinerSprödigkeitweist
es aufdendünnenSubstratendurchdasHandling imHerstellungsprozessder
OLEDs schnell Risse auf7. Hierdurch ist die OLED im elektrischenBetrieb
instabiler, weshalb es imVerlauf derMesskurven inAbb. 4.3.3b zu leichten
Abweichungenkommenkann.
Zusammenfassend konnte gezeigtwerden, dass die in dieserArbeit entwi-
ckeltenMikrolinsenarrays sehr effizient Licht aus demSubstrat auskoppeln.
Die Ergebnisse legen nahe, dass ein hoherAnteil der Substratmoden bereits
beimersten„Auftreffen”aufdasMLAausgekoppeltwird. InAbbildung4.3.4
ist eine Fotografie einer OLED gezeigt, die die Auskopplung von Substrat-
modenvisualisiert.Die 14mmx14mmgroßeLeuchtfläche ist zurHälftemit
einemD30-MLAbedeckt. SubstratmodenwerdenohneMLAtypischerweise
anderKante desSubstrats emittiert.DasKantenlicht ist imBereichmit dem
7DieEigenschaftendesgesputterten ITOswerdenausführlich inKapitel6diskutiert.
94
