Page - 97 - in Technologien für das Lichtmanagement in organischen Leuchtdioden

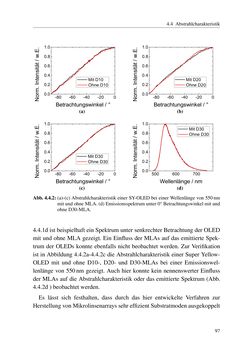

4.4 Abstrahlcharakteristik -80 -60 -40 -20 0 0.0 0.2 0.4 0.6 0.8 1.0 Betrachtungswinkel / ° Mit D10 Ohne D10 (a) -80 -60 -40 -20 0 0.0 0.2 0.4 0.6 0.8 1.0 Betrachtungswinkel / ° Mit D20 Ohne D20 (b) -80 -60 -40 -20 0 0.0 0.2 0.4 0.6 0.8 1.0 Betrachtungswinkel / ° Mit D30 Ohne D30 (c) 500 600 700 0.0 0.2 0.4 0.6 0.8 1.0 Wellenlänge / nm Mit D30 Ohne D30 (d) Abb.4.4.2: (a)-(c)Abstrahlcharakteristik einerSY-OLEDbei einerWellenlängevon550nm mitundohneMLA. (d)Emissionsspektrumunter0°Betrachtungswinkelmitund ohneD30-MLA. 4.4.1d ist beispielhaft einSpektrumunter senkrechterBetrachtungderOLED mit und ohneMLAgezeigt. EinEinfluss derMLAs auf das emittierte Spek- trumderOLEDs konnte ebenfalls nicht beobachtetwerden. ZurVerifikation ist inAbbildung4.4.2a-4.4.2c dieAbstrahlcharakteristik einer SuperYellow- OLED mit und ohne D10-, D20- und D30-MLAs bei einer Emissionswel- lenlänge von 550nmgezeigt. Auch hier konnte kein nennenswerter Einfluss derMLAs auf dieAbstrahlcharakteristik oder das emittierte Spektrum (Abb. 4.4.2d )beobachtetwerden. Es lässt sich festhalten, dass durch das hier entwickelte Verfahren zur HerstellungvonMikrolinsenarrayssehreffizientSubstratmodenausgekoppelt 97
