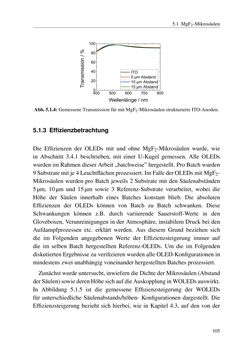

5.1 MgF2-Mikrosäulen 400 500 600 700 800 0 20 40 60 80 100 Wellenlänge / nm ITO 5 μm Abstand 10 μm Abstand 15 μm Abstand Abb.5.1.4:GemesseneTransmission fürmitMgF2-Mikrosäulenstrukturierte ITO-Anoden. 5.1.3 Effizienzbetrachtung Die Effizienzen der OLEDs mit und ohne MgF2-Mikrosäulen wurde, wie in Abschnitt 3.4.1 beschrieben, mit einer U-Kugel gemessen. Alle OLEDs wurden imRahmendieserArbeit „batchweise”hergestellt. ProBatchwurden 9Substratemit je4Leuchtflächenprozessiert. ImFallederOLEDsmitMgF2- Mikrosäulenwurden proBatch jeweils 2 Substratemit den Säulenabständen 5μm, 10μm und 15μm sowie 3 Referenz-Substrate verarbeitet, wobei die Höhe der Säulen innerhalb eines Batches konstant blieb. Die absoluten Effizienzen der OLEDs können von Batch zu Batch schwanken. Diese Schwankungen können z.B. durch variierende Sauerstoff-Werte in den Gloveboxen,Verunreinigungen in derAtmosphäre, instabilemDruckbei den Aufdampfprozessen etc. erklärt werden. Aus diesem Grund beziehen sich die im Folgenden angegebenen Werte der Effizienzsteigerung immer auf die im selben Batch hergestellten Referenz-OLEDs. Um die im Folgenden diskutiertenErgebnissezuverifizierenwurdenalleOLED-Konfigurationen in mindestenszweiunabhängigvoneinanderhergestelltenBatchesprozessiert. Zunächstwurdeuntersucht, inwieferndieDichtederMikrosäulen(Abstand derSäulen)sowiederenHöhesichaufdieAuskopplunginWOLEDsauswirkt. In Abbildung 5.1.5 ist die gemessene Effizienzsteigerung der WOLEDs für unterschiedliche Säulenabstands/höhen- Konfigurationen dargestellt. Die Effizienzsteigerung bezieht sich hierbei, wie inKapitel 4.3, auf den von der 105
