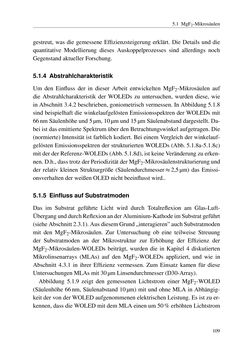

Image of the Page - 109 -
Text of the Page - 109 -
5.1 MgF2-Mikrosäulen
gestreut, was die gemessene Effizienzsteigerung erklärt. DieDetails und die
quantitative Modellierung dieses Auskoppelprozesses sind allerdings noch
GegenstandaktuellerForschung.
5.1.4 Abstrahlcharakteristik
Um den Einfluss der in dieser Arbeit entwickelten MgF2-Mikrosäulen auf
die Abstrahlcharakteristik derWOLEDs zu untersuchen, wurden diese, wie
inAbschnitt 3.4.2beschrieben, goniometrischvermessen. InAbbildung5.1.8
sind beispielhaft diewinkelaufgelöstenEmissionsspektren derWOLEDsmit
66nmSäulenhöheund5μm,10μmund15μmSäulenabstanddargestellt.Da-
bei ist dasemittierteSpektrumüberdenBetrachtungswinkel aufgetragen.Die
(normierte) Intensität ist farblichkodiert.Bei einemVergleichderwinkelauf-
gelöstenEmissionsspektren der strukturiertenWOLEDs (Abb. 5.1.8a-5.1.8c)
mitderderReferenz-WOLEDs(Abb.5.1.8d), istkeineVeränderungzuerken-
nen.D.h.,dass trotzderPeriodizitätderMgF2-Mikrosäulenstrukturierungund
der relativ kleinen Strukturgröße (Säulendurchmesser≈2,5μm) das Emissi-
onsverhaltenderweißenOLEDnichtbeeinflusstwird..
5.1.5 EinflussaufSubstratmoden
Das im Substrat geführte Licht wird durch Totalreflexion am Glas-Luft-
ÜbergangunddurchReflexionanderAluminium-KathodeimSubstratgeführt
(sieheAbschnitt2.3.1).AusdiesemGrund„interagieren”auchSubstratmoden
mit den MgF2-Mikrosäulen. Zur Untersuchung ob eine teilweise Streuung
der Substratmoden an der Mikrostruktur zur Erhöhung der Effizienz der
MgF2-Mikrosäulen-WOLEDs beiträgt, wurden die in Kapitel 4 diskutierten
Mikrolinsenarrays (MLAs) auf den MgF2-WOLEDs appliziert, und wie in
Abschnitt 4.3.1 in ihrer Effizienz vermessen. Zum Einsatz kamen für diese
UntersuchungenMLAsmit30μmLinsendurchmesser (D30-Array).
Abbildung 5.1.9 zeigt den gemessenen Lichtstrom einer MgF2-WOLED
(Säulenhöhe 66nm, Säulenabstand 10μm)mit und ohneMLA inAbhängig-
keit dervonderWOLEDaufgenommenenelektrischenLeistung.Es ist zuer-
kennen,dassdieWOLEDmitdemMLAeinenum50%erhöhtenLichtstrom
109
