5 InterneAuskopplung
Betrachtungswinkel / °
−80 −60 −40 −20 0
450
500
550
600
650
(a) Betrachtungswinkel / °
−80 −60 −40 −20 0
450
500
550
600
650
(b)
Betrachtungswinkel / °
−80 −60 −40 −20 0
450
500
550
600
650
(c) Betrachtungswinkel / °
−80 −60 −40 −20 0
450
500
550
600
650
(d)

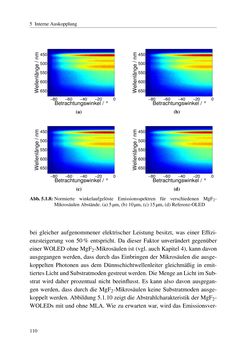

Abb.5.1.8:Normierte winkelaufgelöste Emissionsspektren für verschiedenen MgF2-
MikrosäulenAbstände. (a)5μm, (b)10μm, (c)15μm, (d)Referenz-OLED
bei gleicher aufgenommener elektrischer Leistung besitzt, was einer Effizi-
enzsteigerung von 50% entspricht. Da dieser Faktor unverändert gegenüber
einerWOLEDohneMgF2-Mikrosäulen ist (vgl. auchKapitel 4), kanndavon
ausgegangenwerden, dass durch dasEinbringen derMikrosäulen die ausge-
koppelten Photonen aus dem Dünnschichtwellenleiter gleichmäßig in emit-
tiertesLichtundSubstratmodengestreutwerden.DieMengeanLicht imSub-
strat wird daher prozentual nicht beeinflusst. Es kann also davon ausgegan-
genwerden, dass durch dieMgF2-Mikrosäulen keine Substratmoden ausge-
koppeltwerden.Abbildung5.1.10zeigt dieAbstrahlcharakteristikderMgF2-
WOLEDsmit undohneMLA.Wie zu erwartenwar,wird dasEmissionsver-
110
