Page - 111 - in Technologien für das Lichtmanagement in organischen Leuchtdioden

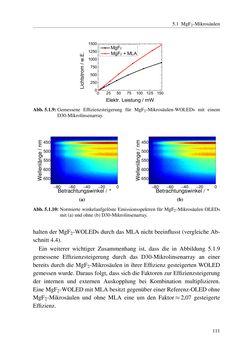

5.1 MgF2-Mikrosäulen 0 25 50 75 100 125 150 0 250 500 750 1000 1250 1500 Elektr. Leistung / mW MgF2 MgF2 + MLA Abb.5.1.9:Gemessene Effizienzsteigerung für MgF2-Mikrosäulen-WOLEDs mit einem D30-Mikrolinsenarray. Betrachtungswinkel / ° −80 −60 −40 −20 0 450 500 550 600 650 (a) Betrachtungswinkel / ° −80 −60 −40 −20 0 450 500 550 600 650 (b) Abb.5.1.10:Normiertewinkelaufgelöste Emissionsspektren fürMgF2-MikrosäulenOLEDs mit (a)undohne (b)D30-Mikrolinsenarray. halten derMgF2-WOLEDsdurchdasMLAnicht beeinflusst (vergleicheAb- schnitt 4.4). Ein weiterer wichtiger Zusammenhang ist, dass die in Abbildung 5.1.9 gemessene Effizienzsteigerung durch das D30-Mikrolinsenarray an einer bereits durch dieMgF2-Mikrosäulen in ihrer Effizienz gesteigertenWOLED gemessenwurde.Daraus folgt, dass sichdieFaktorenzurEffizienzsteigerung der internen und externen Auskopplung bei Kombination multiplizieren. EineMgF2-WOLEDmitMLAbesitzt gegenüber einerReferenz-OLEDohne MgF2-Mikrosäulen und ohne MLA eine um den Faktor≈2,07 gesteigerte Effizienz. 111
