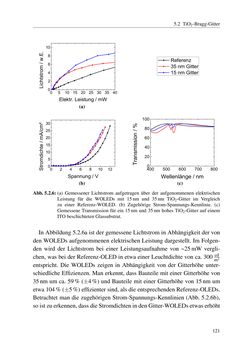

5.2 TiO2-Bragg-Gitter 0 5 10 15 20 25 30 35 40 0 2 4 6 8 10 Elektr. Leistung / mW (a) Referenz 35 nm Gitter 15 nm Gitter 0 2 4 6 8 10 12 0 5 10 15 20 25 30 Spannung / V (b) 400 500 600 700 800 0 20 40 60 80 100 Wellenlänge / nm (c) Abb.5.2.6: (a) Gemessener Lichtstrom aufgetragen über der aufgenommenen elektrischen Leistung für die WOLEDs mit 15nm und 35nm TiO2-Gitter im Vergleich zu einer Referenz-WOLED. (b) Zugehörige Strom-Spannungs-Kennlinie. (c) GemesseneTransmission für ein 15nmund35nmhohesTiO2-Gitter auf einem ITObeschichtetenGlassubstrat. InAbbildung5.2.6a ist der gemesseneLichtstrom inAbhängigkeit der von denWOLEDsaufgenommenen elektrischenLeistungdargestellt. ImFolgen- den wird der Lichtstrom bei einer Leistungsaufnahme von ~25mW vergli- chen,wasbei derReferenz-OLEDin etwaeinerLeuchtdichte vonca. 300 cdm2 entspricht. DieWOLEDs zeigen in Abhängigkeit von der Gitterhöhe unter- schiedlicheEffizienzen.Manerkennt, dassBauteilemit einerGitterhöhevon 35nmumca. 59% (±4%) undBauteilemit einerGitterhöhe von 15nmum etwa104%(±5%)effizienter sind, alsdieentsprechendenReferenz-OLEDs. Betrachtetman die zugehörigenStrom-Spannungs-Kennlinien (Abb. 5.2.6b), so istzuerkennen,dassdieStromdichtenindenGitter-WOLEDsetwaserhöht 121
