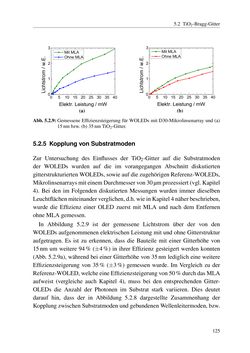

5.2 TiO2-Bragg-Gitter 0 5 10 15 20 25 30 35 40 0 1 2 3 Elektr. Leistung / mW Mit MLA Ohne MLA (a) 0 5 10 15 20 25 30 35 40 0 1 2 3 Elektr. Leistung / mW Mit MLA Ohne MLA (b) Abb.5.2.9:GemesseneEffizienzsteigerung fürWOLEDsmitD30-Mikrolinsenarray und (a) 15nmbzw. (b)35nmTiO2-Gitter. 5.2.5 KopplungvonSubstratmoden Zur Untersuchung des Einflusses der TiO2-Gitter auf die Substratmoden der WOLEDs wurden auf die im vorangegangen Abschnitt diskutierten gitterstrukturiertenWOLEDs, sowieaufdiezugehörigenReferenz-WOLEDs, MikrolinsenarraysmiteinemDurchmesservon30μmprozessiert (vgl.Kapitel 4). Bei den im Folgenden diskutiertenMessungenwurden immer dieselben Leuchtflächenmiteinanderverglichen,d.h.wieinKapitel4näherbeschrieben, wurde die Effizienz einer OLED zuerst mit MLA und nach dem Entfernen ohneMLAgemessen. In Abbildung 5.2.9 ist der gemessene Lichtstrom über der von den WOLEDsaufgenommenenelektrischenLeistungmit undohneGitterstruktur aufgetragen. Es ist zu erkennen, dass die Bauteile mit einer Gitterhöhe von 15nmumweitere 94% (±4%) in ihrer Effizienz gesteigert werden konnten (Abb. 5.2.9a),währendbei einerGitterhöhevon35nm lediglich eineweitere Effizienzsteigerung von 35% (±3%) gemessenwurde. ImVergleich zu der Referenz-WOLED,welcheeineEffizienzsteigerungvon50%durchdasMLA aufweist (vergleiche auch Kapitel 4), muss bei den entsprechenden Gitter- OLEDs die Anzahl der Photonen im Substrat stark variieren. Dies deutet darauf hin, dass der in Abbildung 5.2.8 dargestellte Zusammenhang der KopplungzwischenSubstratmodenundgebundenenWellenleitermoden,bzw. 125
