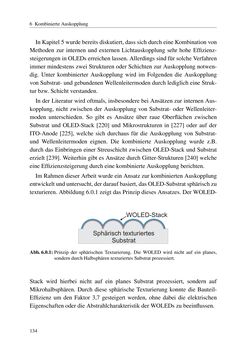

Image of the Page - 134 -
Text of the Page - 134 -
6 KombinierteAuskopplung
InKapitel5wurdebereitsdiskutiert, dass sichdurcheineKombinationvon
Methoden zur internen und externen Lichtauskopplung sehr hohe Effizienz-
steigerungen inOLEDserreichen lassen.Allerdingssind für solcheVerfahren
immermindestens zweiStrukturenoderSchichten zurAuskopplungnotwen-
dig. Unter kombinierter Auskopplung wird im Folgenden die Auskopplung
vonSubstrat- undgebundenenWellenleitermodendurch lediglich eineStruk-
turbzw.Schichtverstanden.
In derLiteraturwirdoftmals, insbesondere beiAnsätzen zur internenAus-
kopplung, nicht zwischen derAuskopplung von Substrat- oderWellenleiter-
moden unterschieden. So gibt es Ansätze über raue Oberflächen zwischen
Substrat undOLED-Stack [220] undMikrostrukturen in [227] oder auf der
ITO-Anode [225], welche sich durchaus für die Auskopplung von Substrat-
und Wellenleitermoden eignen. Die kombinierte Auskopplung wurde z.B.
durch dasEinbringen einer Streuschicht zwischenOLED-Stack undSubstrat
erzielt [239].Weiterhingibt esAnsätze durchGitter-Strukturen [240]welche
eineEffizienzsteigerungdurcheinekombinierteAuskopplungberichten.
ImRahmendieserArbeitwurdeeinAnsatzzurkombiniertenAuskopplung
entwickeltunduntersucht,derdaraufbasiert,dasOLED-Substratsphärischzu
texturieren.Abbildung6.0.1zeigt dasPrinzipdiesesAnsatzes.DerWOLED-
WOLED-Stack
Sphärisch texturiertes
Substrat
Abb.6.0.1:Prinzip der sphärischen Texturierung. Die WOLED wird nicht auf ein planes,
sonderndurchHalbsphären texturiertesSubstratprozessiert.
Stack wird hierbei nicht auf ein planes Substrat prozessiert, sondern auf
Mikrohalbsphären. Durch diese sphärische Texturierung konnte die Bauteil-
Effizienz um den Faktor 3,7 gesteigert werden, ohne dabei die elektrischen
EigenschaftenoderdieAbstrahlcharakteristikderWOLEDszubeeinflussen.
134
