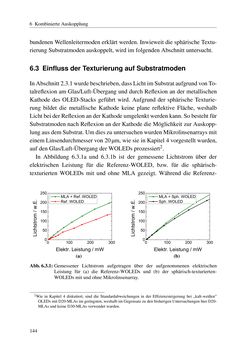

Image of the Page - 144 -
Text of the Page - 144 -
6 KombinierteAuskopplung
bundenenWellenleitermodenerklärtwerden. Inwieweit die sphärischeTextu-
rierungSubstratmodenauskoppelt,wird imfolgendenAbschnitt untersucht.
6.3 EinflussderTexturierungaufSubstratmoden
InAbschnitt2.3.1wurdebeschrieben,dassLicht imSubstrataufgrundvonTo-
talreflexion amGlas/Luft-ÜbergangunddurchReflexion andermetallischen
Kathode desOLED-Stacks geführt wird. Aufgrund der sphärische Texturie-
rung bildet die metallische Kathode keine plane reflektive Fläche, weshalb
LichtbeiderReflexionanderKathodeumgelenktwerdenkann.Sobesteht für
SubstratmodennachReflexionanderKathodedieMöglichkeit zurAuskopp-
lungausdemSubstrat.UmdieszuuntersuchenwurdenMikrolinsenarraysmit
einemLinsendurchmesservon20μm,wie sie inKapitel4vorgestelltwurden,
aufdenGlas/Luft-ÜbergangderWOLEDsprozessiert2.
In Abbildung 6.3.1a und 6.3.1b ist der gemessene Lichtstrom über der
elektrischen Leistung für die Referenz-WOLED, bzw. für die sphärisch-
texturierten WOLEDs mit und ohne MLA gezeigt. Während die Referenz-
0 100 200 300
0
50
100
150
200
250
Elektr. Leistung / mW
MLA + Ref. WOLED
Ref. WOLED
(a) 0 100 200 300
0
50
100
150
200
250
Elektr. Leistung / mW
MLA + Sph. WOLED
Sph. WOLED
(b)
Abb.6.3.1:Gemessener Lichtstrom aufgetragen über der aufgenommenen elektrischen
Leistung für (a) die Referenz-WOLEDs und (b) der sphärisch-texturierten-
WOLEDsmitundohneMikrolinsenarray.
2Wie in Kapitel 4 diskutiert, sind die Standardabweichungen in der Effizienzsteigerung bei „kalt-weißen”
OLEDsmitD20-MLAsimgeringsten,weshalb imGegensatzzudenbisherigenUntersuchungenhierD20-
MLAsundkeineD30-MLAsverwendetwurden.
144
