Page - 156 - in Technologien für das Lichtmanagement in organischen Leuchtdioden

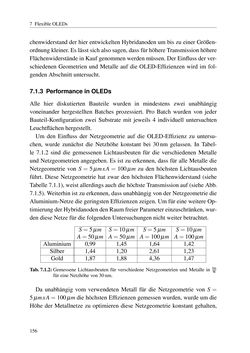

7 FlexibleOLEDs chenwiderstandder hier entwickeltenHybridanodenumbis zueinerGrößen- ordnungkleiner.Es lässt sichalsosagen,dass fürhöhereTransmissionhöhere Flächenwiderstände inKaufgenommenwerdenmüssen.DerEinflussderver- schiedenenGeometrien undMetalle auf dieOLED-Effizienzenwird im fol- gendenAbschnitt untersucht. 7.1.3 Performance inOLEDs Alle hier diskutierten Bauteile wurden in mindestens zwei unabhängig voneinander hergestellten Batches prozessiert. Pro Batch wurden von jeder Bauteil-Konfiguration zwei Substrate mit jeweils 4 individuell untersuchten Leuchtflächenhergestellt. Um den Einfluss der Netzgeometrie auf die OLED-Effizienz zu untersu- chen, wurde zunächst die Netzhöhe konstant bei 30nm gelassen. In Tabel- le 7.1.2 sind die gemessenen Lichtausbeuten für die verschiedenen Metalle undNetzgeometrien angegeben. Es ist zu erkennen, dass für alleMetalle die Netzgeometrie von S=5μmxA=100μm zu den höchsten Lichtausbeuten führt. DieseNetzgeometrie hat zwar den höchsten Flächenwiderstand (siehe Tabelle7.1.1),weist allerdingsauchdiehöchsteTransmissionauf (sieheAbb. 7.1.5).Weiterhin ist zuerkennen,dassunabhängigvonderNetzgeometriedie Aluminium-NetzediegeringstenEffizienzenzeigen.UmfüreineweitereOp- timierungderHybridanodendenRaumfreierParametereinzuschränken,wur- dendieseNetze fürdie folgendenUntersuchungennichtweiterbetrachtet. S=5μm S=10μm S=5μm S=10μm A=50μm A=50μm A=100μm A=100μm Aluminium 0,99 1,45 1,64 1,42 Silber 1,44 1,20 2,61 1,23 Gold 1,87 1,88 4,36 1,47 Tab.7.1.2:Gemessene Lichtausbeuten für verschiedene Netzgeometrien undMetalle in lmW füreineNetzhöhevon30nm. Da unabhängig vom verwendeten Metall für die Netzgeometrie von S= 5μmxA=100μmdiehöchstenEffizienzengemessenwurden,wurdeumdie Höhe derMetallnetze zu optimieren dieseNetzgeometrie konstant gehalten, 156
