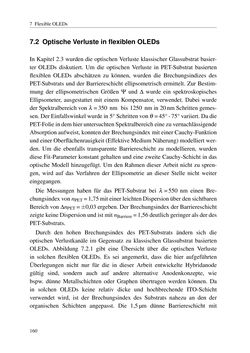

Image of the Page - 160 -
Text of the Page - 160 -
7 FlexibleOLEDs
7.2 OptischeVerluste inflexiblenOLEDs
InKapitel 2.3wurden die optischenVerluste klassischerGlassubstrat basier-
ter OLEDs diskutiert. Um die optischen Verluste in PET-Substrat basierten
flexiblen OLEDs abschätzen zu können, wurden die Brechungsindizes des
PET-Substrats und derBarriereschicht ellipsometrisch ermittelt. ZurBestim-
mung der ellipsometrischen GrößenΨ und Δwurde ein spektroskopisches
Ellipsometer, ausgestattet mit einemKompensator, verwendet. Dabei wurde
derSpektralbereichvonλ=350 nm bis 1250 nmin20nmSchrittengemes-
sen.DerEinfallswinkelwurde in5°Schrittenvonθ=45°-75°variiert.Dadie
PET-Folie indemhieruntersuchtenSpektralbereicheinezuvernachlässigende
Absorptionaufweist,konntenderBrechungsindexmiteinerCauchy-Funktion
undeinerOberflächenrauigkeit (EffektiveMediumNäherung)modelliertwer-
den. Um die ebenfalls transparente Barriereschicht zu modellieren, wurden
dieseFit-Parameter konstant gehaltenundeine zweiteCauchy-Schicht in das
optischeModell hinzugefügt. UmdenRahmen dieserArbeit nicht zu spren-
gen, wird auf das Verfahren der Ellipsometrie an dieser Stelle nicht weiter
eingegangen.
Die Messungen haben für das PET-Substrat bei λ=550 nm einen Bre-
chungsindexvonnPET=1,75miteiner leichtenDispersionüberdensichtbaren
BereichvonΔnPET=±0,03ergeben.DerBrechungsindexderBarriereschicht
zeigtekeineDispersionundistmitnBarriere=1,56deutlichgeringeralsderdes
PET-Substrats.
Durch den hohen Brechungsindex des PET-Substrats ändern sich die
optischen Verlustkanäle imGegensatz zu klassischen Glassubstrat basierten
OLEDs. Abbildung 7.2.1 gibt eine Übersicht über die optischen Verluste
in solchen flexiblen OLEDs. Es sei angemerkt, dass die hier aufgeführten
Überlegungen nicht nur für die in dieser Arbeit entwickelte Hybridanode
gültig sind, sondern auch auf andere alternative Anodenkonzepte, wie
bspw. dünne Metallschichten oder Graphen übertragen werden können. Da
in solchen OLEDs keine relativ dicke und hochbrechende ITO-Schicht
verwendet wird, ist der Brechungsindex des Substrats nahezu an den der
organischen Schichten angepasst. Die 1,5μm dünne Barriereschicht mit
160
