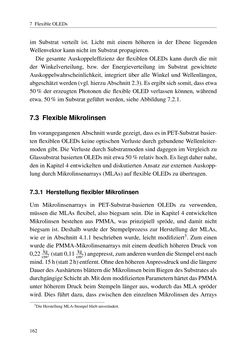

Image of the Page - 162 -
Text of the Page - 162 -
7 FlexibleOLEDs
im Substrat verteilt ist. Licht mit einem höheren in der Ebene liegenden
Wellenvektorkannnicht imSubstratpropagieren.
Die gesamteAuskoppeleffizienz der flexiblenOLEDs kann durch diemit
der Winkelverteilung, bzw. der Energieverteilung im Substrat gewichtete
Auskoppelwahrscheinlichkeit, integriert über alleWinkel undWellenlängen,
abgeschätztwerden(vgl.hierzuAbschnitt2.3).Esergibtsichsomit,dassetwa
50%der erzeugten Photonen die flexibleOLEDverlassen können,während
etwa.50%imSubstratgeführtwerden, sieheAbbildung7.2.1.
7.3 FlexibleMikrolinsen
ImvorangegangenenAbschnittwurdegezeigt,dasses inPET-Substratbasier-
tenflexiblenOLEDskeine optischenVerluste durchgebundeneWellenleiter-
modengibt.DieVerluste durchSubstratmoden sinddagegen imVergleich zu
GlassubstratbasiertenOLEDsmitetwa50%relativhoch.Es liegtdahernahe,
den inKapitel 4 entwickeltenunddiskutiertenAnsatz zur externenAuskopp-
lungdurchMikrolinsenarrays (MLAs)aufflexibleOLEDszuübertragen.
7.3.1 HerstellungflexiblerMikrolinsen
Um Mikrolinsenarrays in PET-Substrat-basierten OLEDs zu verwenden,
müssen dieMLAsflexibel, also biegsam sein.Die inKapitel 4 entwickelten
Mikrolinsen bestehen aus PMMA, was prinzipiell spröde, und damit nicht
biegsam ist. Deshalb wurde der Stempelprozess zur Herstellung derMLAs,
wie er inAbschnitt 4.1.1 beschriebenwurde, leichtmodifiziert3. Zum einen
wurde die PMMA-Mikrolinsenarraysmit einemdeutlich höherenDruck von
0,22 kgcm2 (statt0,11 kg
cm2)angepresst,zumanderenwurdendieStempelerstnach
mind.15h(statt2h)entfernt.OhnedenhöherenAnpressdruckunddielängere
DauerdesAushärtensblätterndieMikrolinsenbeimBiegendesSubstratesals
durchgängigeSchichtab.MitdemmodifiziertenParameternhärtetdasPMMA
unter höheremDruck beimStempeln länger aus,wodurch dasMLAspröder
wird. Dies führt dazu, dass zwischen den einzelnenMikrolinsen desArrays
3DieHerstellungMLA-Stempelbliebunverändert.
162
