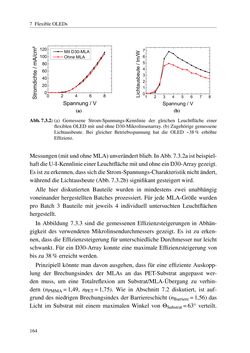

Page - 164 - in Technologien für das Lichtmanagement in organischen Leuchtdioden

7 FlexibleOLEDs 0 2 4 6 8 0 20 40 60 80 100 120 Spannung / V Mit D30-MLA Ohne MLA (a) 1 2 3 4 5 6 7 8 0 1 2 3 4 5 6 7 Spannung / V (b) Abb.7.3.2: (a) Gemessene Strom-Spannungs-Kennlinie der gleichen Leuchtfläche einer flexiblenOLEDmit undohneD30-Mikrolinsenarray. (b)Zugehörigegemessene Lichtausbeute. Bei gleicher Betriebsspannung hat die OLED ~38% erhöhte Effizienz. Messungen(mitundohneMLA)unverändertblieb. InAbb.7.3.2aistbeispiel- haftdieU-I-KennlinieeinerLeuchtflächemitundohneeinD30-Arraygezeigt. Esistzuerkennen,dasssichdieStrom-Spannungs-Charakteristiknichtändert, währenddieLichtausbeute (Abb.7.3.2b) signifikantgesteigertwird. Alle hier diskutierten Bauteile wurden in mindestens zwei unabhängig voneinander hergestelltenBatches prozessiert. Für jedeMLA-Größewurden pro Batch 3 Bauteile mit jeweils 4 individuell untersuchten Leuchtflächen hergestellt. In Abbildung 7.3.3 sind die gemessenen Effizienzsteigerungen in Abhän- gigkeit des verwendeten Mikrolinsendurchmessers gezeigt. Es ist zu erken- nen, dassdieEffizienzsteigerung fürunterschiedlicheDurchmesser nur leicht schwankt. Für einD30-Array konnte einemaximale Effizienzsteigerung von bis zu38%erreichtwerden. Prinzipiell könnteman davon ausgehen, dass für eine effizienteAuskopp- lung der Brechungsindex der MLAs an das PET-Substrat angepasst wer- den muss, um eine Totalreflexion am Substrat/MLA-Übergang zu verhin- dern (nPMMA=1,49, nPET=1,75). Wie in Abschnitt 7.2 diskutiert, ist auf- grund des niedrigenBrechungsindex derBarriereschicht (nBarriere=1,56) das Licht im Substrat mit einem maximalen Winkel vonΘSubstrat=63° verteilt. 164
