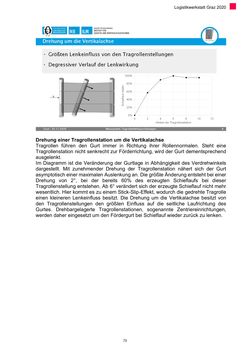

Logistikwerkstatt Graz 2020 Drehung einer Tragrollenstation um die Vertikalachse Tragrollen führen den Gurt immer in Richtung ihrer Rollennormalen. Steht eine Tragrollenstation nicht senkrecht zur Förderrichtung, wird der Gurt dementsprechend ausgelenkt. Im Diagramm ist die Veränderung der Gurtlage in Abhängigkeit des Verdrehwinkels dargestellt. Mit zunehmender Drehung der Tragrollenstation nähert sich der Gurt asymptotisch einer maximalen Auslenkung an. Die größte Änderung entsteht bei einer Drehung von 2°, bei der bereits 60% des erzeugten Schieflaufs bei dieser Tragrollenstellung entstehen. Ab 6° verändert sich der erzeugte Schieflauf nicht mehr wesentlich. Hier kommt es zu einem Stick-Slip-Effekt, wodurch die gedrehte Tragrolle einen kleineren Lenkeinfluss besitzt. Die Drehung um die Vertikalachse besitzt von den Tragrollenstellungen den größten Einfluss auf die seitliche Laufrichtung des Gurtes. Drehbargelagerte Tragrollenstationen, sogenannte Zentriereinrichtungen, werden daher eingesetzt um den Fördergurt bei Schieflauf wieder zurück zu lenken. 73
