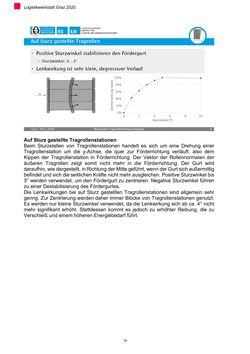

Logistikwerkstatt Graz 2020 Auf Sturz gestellte Tragrollenstationen Beim Sturzstellen von Tragrollenstationen handelt es sich um eine Drehung einer Tragrollenstation um die y-Achse, die quer zur Förderrichtung verläuft, also dem Kippen der Tragrollenstation in Förderrichtung. Der Vektor der Rollennormalen der äußeren Tragrollen zeigt somit nicht mehr in die Förderrichtung. Der Gurt wird daraufhin, wie dargestellt, in Richtung der Mitte geführt, wenn der Gurt sich außermittig befindet und sich die seitlichen Kräfte nicht mehr ausgleichen. Positive Sturzwinkel bis 3° werden verwendet, um den Fördergurt zu zentrieren. Negative Sturzwinkel führen zu einer Destabilisierung des Fördergurtes. Die Lenkwirkungen bei auf Sturz gestellten Tragrollenstationen sind allgemein sehr gering. Zur Zentrierung werden daher immer Blöcke von Tragrollenstationen genutzt. Es werden nur kleine Sturzwinkel verwendet, da die Lenkwirkung sich ab ca. 4° nicht mehr signifikant erhöht. Stattdessen kommt es jedoch zu erhöhter Reibung, die zu Verschleiß und einem höheren Energiebedarf führt. 74
