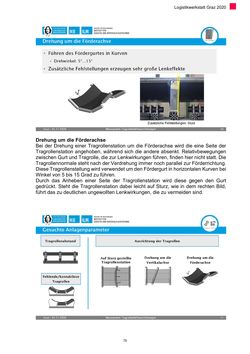

Logistikwerkstatt Graz 2020 Drehung um die Förderachse Bei der Drehung einer Tragrollenstation um die Förderachse wird die eine Seite der Tragrollenstation angehoben, während sich die andere absenkt. Relativbewegungen zwischen Gurt und Tragrolle, die zur Lenkwirkungen führen, finden hier nicht statt. Die Tragrollennormale steht nach der Verdrehung immer noch parallel zur Förderrichtung. Diese Tragrollenstellung wird verwendet um den Fördergurt in horizontalen Kurven bei Winkel von 5 bis 15 Grad zu führen. Durch das Anheben einer Seite der Tragrollenstation wird diese gegen den Gurt gedrückt. Steht die Tragrollenstation dabei leicht auf Sturz, wie in dem rechten Bild, führt das zu deutlichen ungewollten Lenkwirkungen, die zu vermeiden sind. 75
