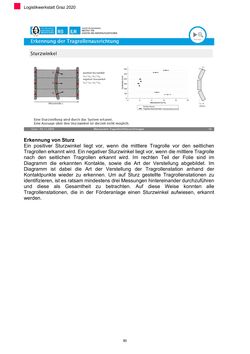

Logistikwerkstatt Graz 2020 Erkennung von Sturz Ein positiver Sturzwinkel liegt vor, wenn die mittlere Tragrolle vor den seitlichen Tragrollen erkannt wird. Ein negativer Sturzwinkel liegt vor, wenn die mittlere Tragrolle nach den seitlichen Tragrollen erkannt wird. Im rechten Teil der Folie sind im Diagramm die erkannten Kontakte, sowie die Art der Verstellung abgebildet. Im Diagramm ist dabei die Art der Verstellung der Tragrollenstation anhand der Kontaktpunkte wieder zu erkennen. Um auf Sturz gestellte Tragrollenstationen zu identifizieren, ist es ratsam mindestens drei Messungen hintereinander durchzuführen und diese als Gesamtheit zu betrachten. Auf diese Weise konnten alle Tragrollenstationen, die in der Förderanlage einen Sturzwinkel aufwiesen, erkannt werden. 80
