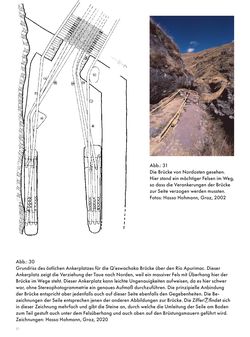

51 Abb.: 31 Die Brücke von Nordosten gesehen. Hier stand ein mächtiger Felsen im Weg, so dass die Verankerungen der Brücke zur Seite verzogen werden mussten. Fotos: Hasso Hohmann, Graz, 2002 Abb.: 30 Grundriss des östlichen Ankerplatzes für die Q’eswachaka Brücke über den Río Apurimac. Dieser Ankerplatz zeigt die Verziehung der Taue nach Norden, weil ein massiver Fels mit Überhang hier der Brücke im Wege steht. Dieser Ankerplatz kann leichte Ungenauigkeiten aufweisen, da es hier schwer war, ohne Stereophotogrammetrie ein genaues Aufmaß durchzuführen. Die prinzipielle Anbindung der Brücke entspricht aber jedenfalls auch auf dieser Seite ebenfalls den Gegebenheiten. Die Be- zeichnungen der Seile entsprechen jenen der anderen Abbildungen zur Brücke. Die Ziffer 7 findet sich in dieser Zeichnung mehrfach und gibt die Steine an, durch welche die Umleitung der Seile am Boden zum Teil gestuft auch unter dem Felsüberhang und auch oben auf den Brüstungsmauern geführt wird. Zeichnungen: Hasso Hohmann, Graz, 2020
