Seite - 52 - in Frühe Brücken - Zug- oder druckbeanspruchte Konstruktionen, kreative, innovative und interessante Brücken

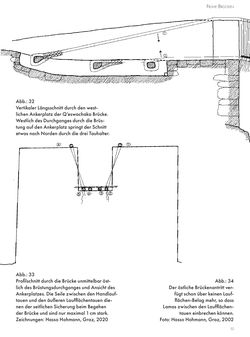

52 Frühe Brücken Abb.: 33 Profilschnitt durch die Brücke unmittelbar öst- lich des Brüstungsdurchganges und Ansicht des Ankerplatzes. Die Seile zwischen den Handlauf- tauen und den äußeren Laufflächentauen die- nen der seitlichen Sicherung beim Begehen der Brücke und sind nur maximal 1 cm stark. Zeichnungen: Hasso Hohmann, Graz, 2020 Abb.: 32 Vertikaler Längsschnitt durch den west- lichen Ankerplatz der Q’eswachaka Brücke. Westlich des Durchganges durch die Brüs- tung auf den Ankerplatz springt der Schnitt etwas nach Norden durch die drei Tauhalter. Abb.: 34 Der östliche Brückenantritt ver- fügt schon über keinen Lauf- flächen-Belag mehr, so dass Lamas zwischen den Laufflächen- tauen einbrechen können. Foto: Hasso Hohmann, Graz, 2002
