Seite - 28 - in Strukturaufklärung durch Mobilitätsmessungen an massenselektierten Clusterionen in der Gasphase

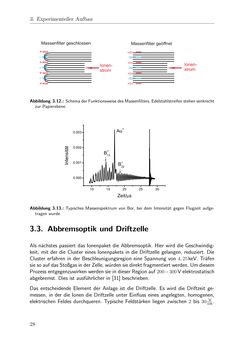

3. Experimenteller Aufbau Massenfiltergeschlossen Massenfilter geöffnet Ionen- strom Ionen- strom + + + + - - - +0V +0V +0V +0V -0V -0V -0V Abbildung 3.12.: SchemaderFunktionsweisedesMassenfilters,Edelstahlstreifenstehensenkrecht zur Papierebene. 10 15 20 25 30 0.000 0.001 0.002 0.003 Au + B+22 B+13 Zeit/Ps Abbildung 3.13.: Typisches Massenspektrum von Bor, bei dem Intensita¨t gegen Flugzeit aufge- tragen wurde. 3.3. Abbremsoptik und Driftzelle Als na¨chstes passiert das Ionenpaket die Abbremsoptik. Hier wird die Geschwindig- keit, mit der die Cluster eines Ionenpakets in die Driftzelle gelangen, reduziert. Die Cluster erfahren in der Beschleunigungsregion eine Spannung von 4,25keV. Tra¨fen sie so auf das Stoßgas in der Zelle, wu¨rden sie direkt fragmentiert werden. Um diesem Prozess entgegenzuwirken werden sie in dieser Region auf 200−300V elektrostatisch abgebremst. Dies ist ausfu¨hrlicher in [31] beschrieben. Das entscheidende Element der Anlage ist die Driftzelle. Es wird die Driftzeit ge- messen, in der die Ionen die Driftzelle unter Einfluss eines angelegten, homogenen, elektrischen Feldes durchqueren. Typische Feldsta¨rken liegen zwischen 2 bis 30 Vcm. 28
