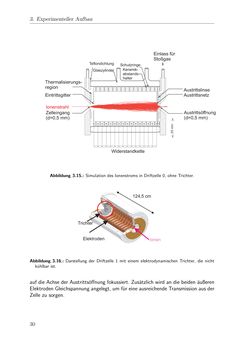

3. Experimenteller Aufbau Austrittslinse Austrittsnetz Austrittsöffnung (d=0,5mm) Teflondichtung Glaszylinder Keramik- abstands- halter Schutzringe Einlass für Stoßgas Zelleingang (d=0,5mm) Thermalisierungs- region Eintrittsgitter Ionenstrahl Widerstandkette Abbildung 3.15.: Simulation des Ionenstroms in Driftzelle 0, ohne Trichter. IonenElektroden Trichter 124,5cm Abbildung 3.16.: Darstellung der Driftzelle 1 mit einem elektrodynamischen Trichter, die nicht ku¨hlbar ist. auf die Achse der Austrittso¨ffnung fokussiert. Zusa¨tzlich wird an die beiden a¨ußeren Elektroden Gleichspannung angelegt, um fu¨r eine ausreichende Transmission aus der Zelle zu sorgen. 30
