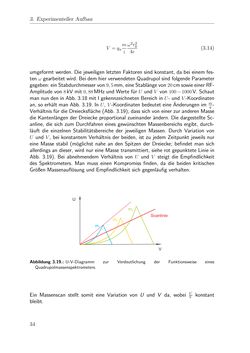

3. Experimenteller Aufbau V = qu m z ω2r20 4e (3.14) umgeformt werden. Die jeweiligen letzten Faktoren sind konstant, da bei einem fes- tenω gearbeitet wird. Bei dem hier verwendeten Quadrupol sind folgende Parameter gegeben: ein Stabdurchmesser von9,5mm, eine Stabla¨nge von20cm sowie einer RF- Amplitude von 8kV mit 0,88MHz und Werte fu¨rU undV von 100−1000V. Schaut man nun den in Abb. 3.18 mit I gekennzeichneten Bereich inU- undV -Koordinaten an, so erha¨lt man Abb. 3.19. InU,V -Koordinaten bedeutet eine A¨nderungen im mq - Verha¨ltnis fu¨r die Dreiecksfla¨che (Abb. 3.19), dass sich von einer zur anderen Masse die Kantenla¨ngen der Dreiecke proportional zueinander a¨ndern. Die dargestellte Sc- anline, die sich zum Durchfahren eines gewu¨nschten Massenbereichs ergibt, durch- la¨uft die einzelnen Stabilita¨tsbereiche der jeweiligen Massen. Durch Variation von U und V , bei konstantem Verha¨ltnis der beiden, ist zu jedem Zeitpunkt jeweils nur eine Masse stabil (mo¨glichst nahe an den Spitzen der Dreiecke; befindet man sich allerdings an dieser, wird nur eine Masse transmittiert, siehe rot gepunktete Linie in Abb. 3.19). Bei abnehmendem Verha¨ltnis von U und V steigt die Empfindlichkeit des Spektrometers. Man muss einen Kompromiss finden, da die beiden kritischen Gro¨ßen Massenauflo¨sung und Empfindlichkeit sich gegenla¨ufig verhalten. U V Scanlinie m1 m2 m2 Abbildung 3.19.: U-V-Diagramm zur Verdeutlichung der Funktionsweise eines Quadrupolmassenspektrometers. Ein Massenscan stellt somit eine Variation von U und V da, wobei UV konstant bleibt. 34
