Seite - 68 - in Strukturaufklärung durch Mobilitätsmessungen an massenselektierten Clusterionen in der Gasphase

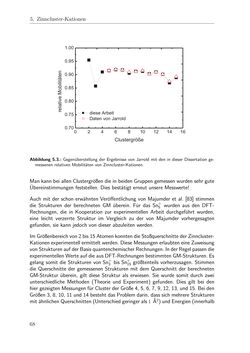

5. Zinncluster-Kationen 0 2 4 6 8 10 12 14 16 0.70 0.75 0.80 0.85 0.90 0.95 1.00 Clustergröße dieseArbeit DatenvonJarrold Abbildung 5.3.: Gegenu¨berstellung der Ergebnisse von Jarrold mit den in dieser Dissertation ge- messenen relativen Mobilita¨ten von Zinncluster-Kationen. Man kann bei allen Clustergro¨ßen die in beiden Gruppen gemessen wurden sehr gute U¨bereinstimmungen feststellen. Dies besta¨tigt erneut unsere Messwerte! Auch mit der schon erwa¨hnten Vero¨ffentlichung von Majumder et al. [83] stimmen die Strukturen der berechneten GM u¨berein. Fu¨r das Sn+5 wurden aus den DFT- Rechnungen, die in Kooperation zur experimentellen Arbeit durchgefu¨hrt wurden, eine leicht verzerrte Struktur im Vergleich zu der von Majumder vorhergesagten gefunden, sie kann jedoch von dieser abzuleiten werden. Im Gro¨ßenbereich von 2 bis 15 Atomen konnten die Stoßquerschnitte der Zinncluster- Kationen experimentell ermittelt werden. Diese Messungen erlaubten eine Zuweisung vonStrukturenaufderBasisquantenchemischerRechnungen. InderRegelpassendie experimentellen Werte auf die aus DFT-Rechnungen bestimmten GM-Strukturen. Es gelang somit die Strukturen von Sn+3 bis Sn + 15 gro¨ßtenteils vorherzusagen. Stimmen die Querschnitte der gemessenen Strukturen mit dem Querschnitt der berechneten GM-Struktur u¨berein, gilt diese Struktur als erwiesen. Sie wurde somit durch zwei unterschiedliche Methoden (Theorie und Experiment) gefunden. Dies gilt bei den hier gezeigten Messungen fu¨r Cluster der Gro¨ße 4, 5, 6, 7, 9, 12, 13, und 15. Bei den Gro¨ßen 3, 8, 10, 11 und 14 besteht das Problem darin, dass sich mehrere Strukturen mit a¨hnlichen Querschnitten (Unterschied geringer als 1 A˚2) und Energien (innerhalb 68
