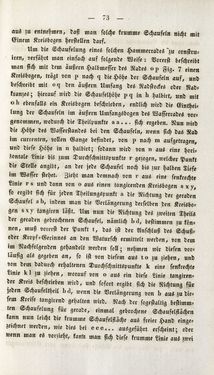

aus zu entnehmen, daß man solche krumme Schaufeln nicht mit Einem Kreisbogen herstellen darf. Um die Schaufelung eines solchen Hammerrades 'zu constru- iren, verfährt man einfach auf folgende Weise: Vorerst beschreibt uian sich mit dem äußern Halbmesser des Rades n p Fig. 7 einen Kreisbogen, trägt von ^ nach h die Höhe der Schaufeln auf, und beschreibt mit oq den äußern Umfang des Radstockes oder Rad- kranzes; hierauf wird die Schaufelhche z>«z in K halbirt, und mit «l> ebenfalls ein Kreisbogen beschrieben, endlich wird die Einthei- lung der Schaufeln im äußern Umfangsbcgcn des Wasserrades vor» genommen, wodurch die Theilpunkte » » . . . sich ergeben. Nun wird die Höhe des Wasserstandes bei den Schaufel», wenn sich das Rad im currenten, vollen Gange befindet, von p nach m aufgetragen, und diese Höhe in n halbirt; sodann wird von n aus eine hori- Zontale Linie bis zum Durchschnittspunkte r gezogen, welcher Punkt die Stelle angibt, an der jede Schaufel noch bis zur halben Tiefe im Wasser stehet. Zieht man demnach vcn r aus eine senkrechte Linie r 6 und dann von o aus einen tangirenden Kreisbogen » x /, so ergibt sich für jeden Theilungspunkt n die Richtung der geraden Schaufel 2K, indem man die Verlängerung derselben den Kreisbo- gen »x? tangircn läßt. Um nun die Richtung des zweiten Theils der geraden gebrochenen Schaufel, nämlich !,<!, bestimmen zu kön- nen, muß vorerst der Punkt t, das ist der Anschluß des Schuß- oder Kröpf-Gerinnes an den Watursch ermittelt werden, von dem im Nachfolgenden gehantelt werden soll; nehmen wir diesen vor- läufig als gegeben an, so ist von diesem aus to zu ziehen, und von dem dadurch erhaltenen Nurchschnittspuntte k eine senkrechte Linie k I zu ziehen, worauf von 0 aus ein diese Linie tangiren- ter Kreis beschrieben wird, und sofort ergibt sich die Richtung für jeden Schaufeltheil b ci, wenn die Verlängerung von 1, aus zu die- sem Kreise tangirend gehalten wird. Nach der sogcstaltig bestimm- ten Schaufelung für gerade, einmal gebrochene Schaufelstacheil kann nun leicht die krumme Schaufelfiäche aus freier Hand einge- zeichnet werden, wie dies bei oeo. . . ausgeführt erscheint; oder wenn man es vonieht, kani, man sich diese krumme Linie aus zwei
